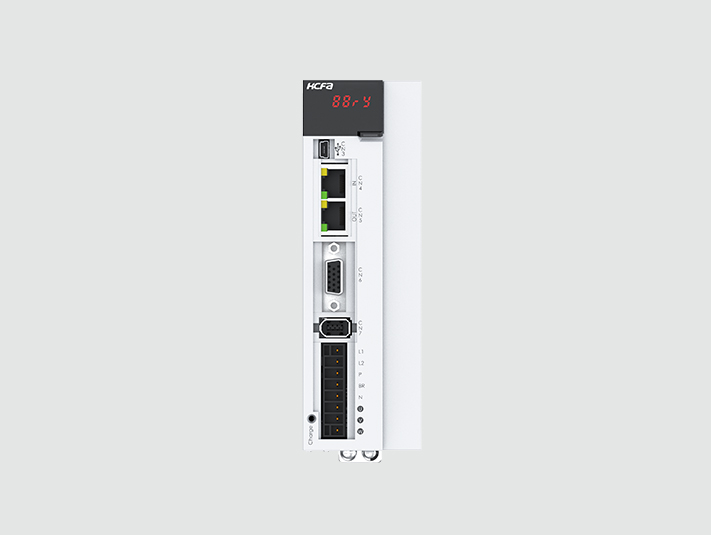

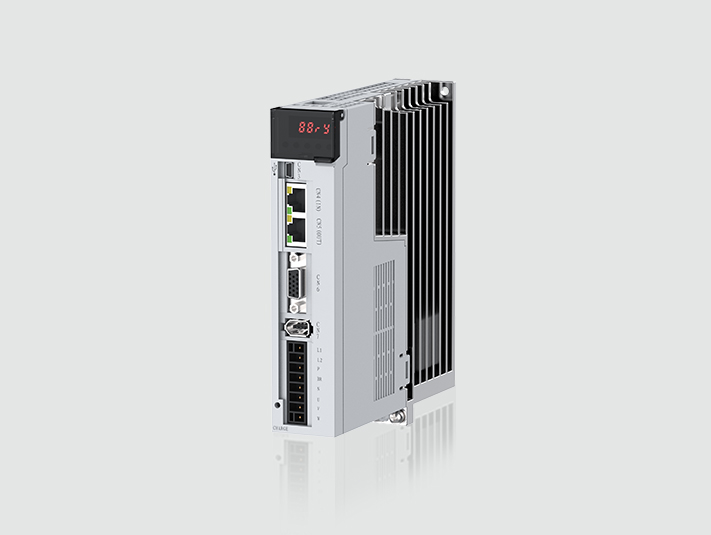

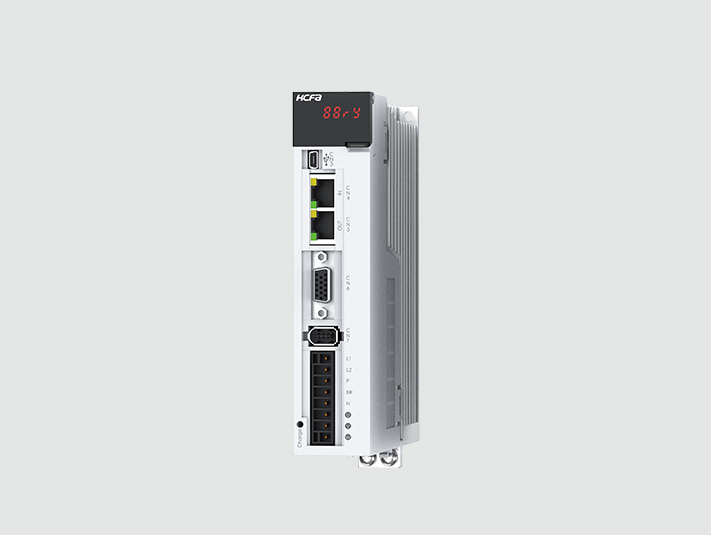

SV-X5进阶型伺服

产品系列：X5进阶型伺服驱动

驱动器类型：A-脉冲指令型、B-EtherCAT总线型、N-CANOpen总线型

功率覆盖：

220V机型：100W~1kW，单相220V

220V机型：1.5kW~2.5kW，三相220V

支持协议：Modbus RTU、EtherCAT、CANOpen等

产品特点

  • LCD显示，紧凑型设计架构，符合工业美学设计

    可靠的电磁保护设计，完善的驱动保护功能：过压、欠压、过流、过载，飞车保护等

    完整的位置控制模式，实时的增益调整技术，高易用性

  • 支持17BIT与23BIT高精度电机，性能稳定可靠，覆盖OEM行业应用

    支持CANOpen，Modbus RTU

产品规格

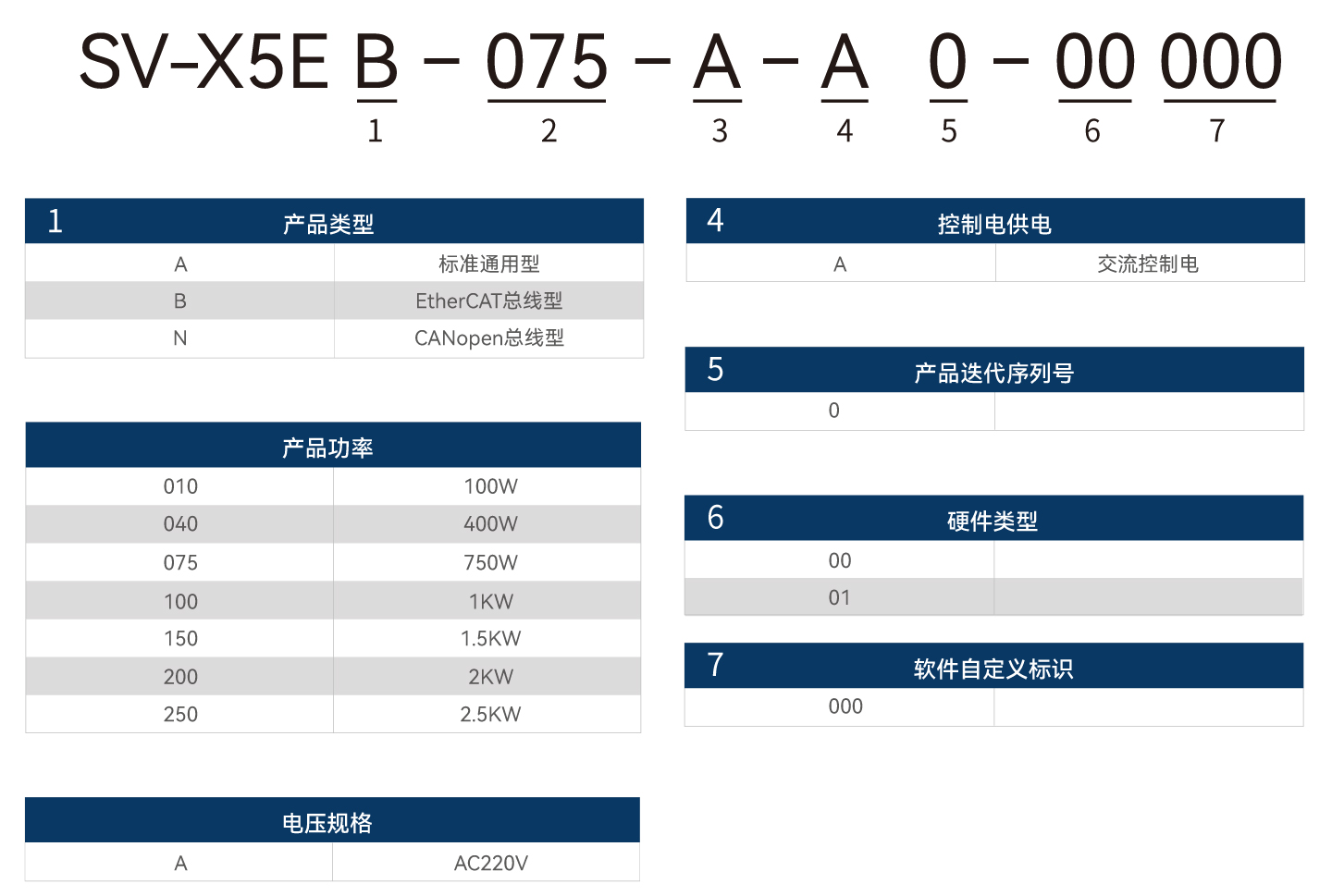

  • 命名规则

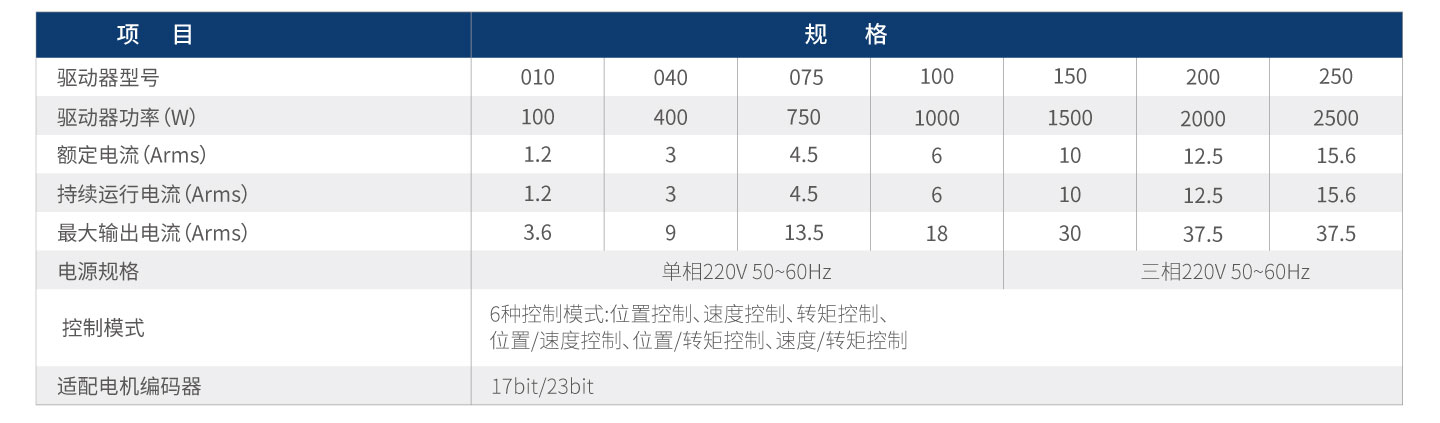

  • 基本规格
  • 环境规格

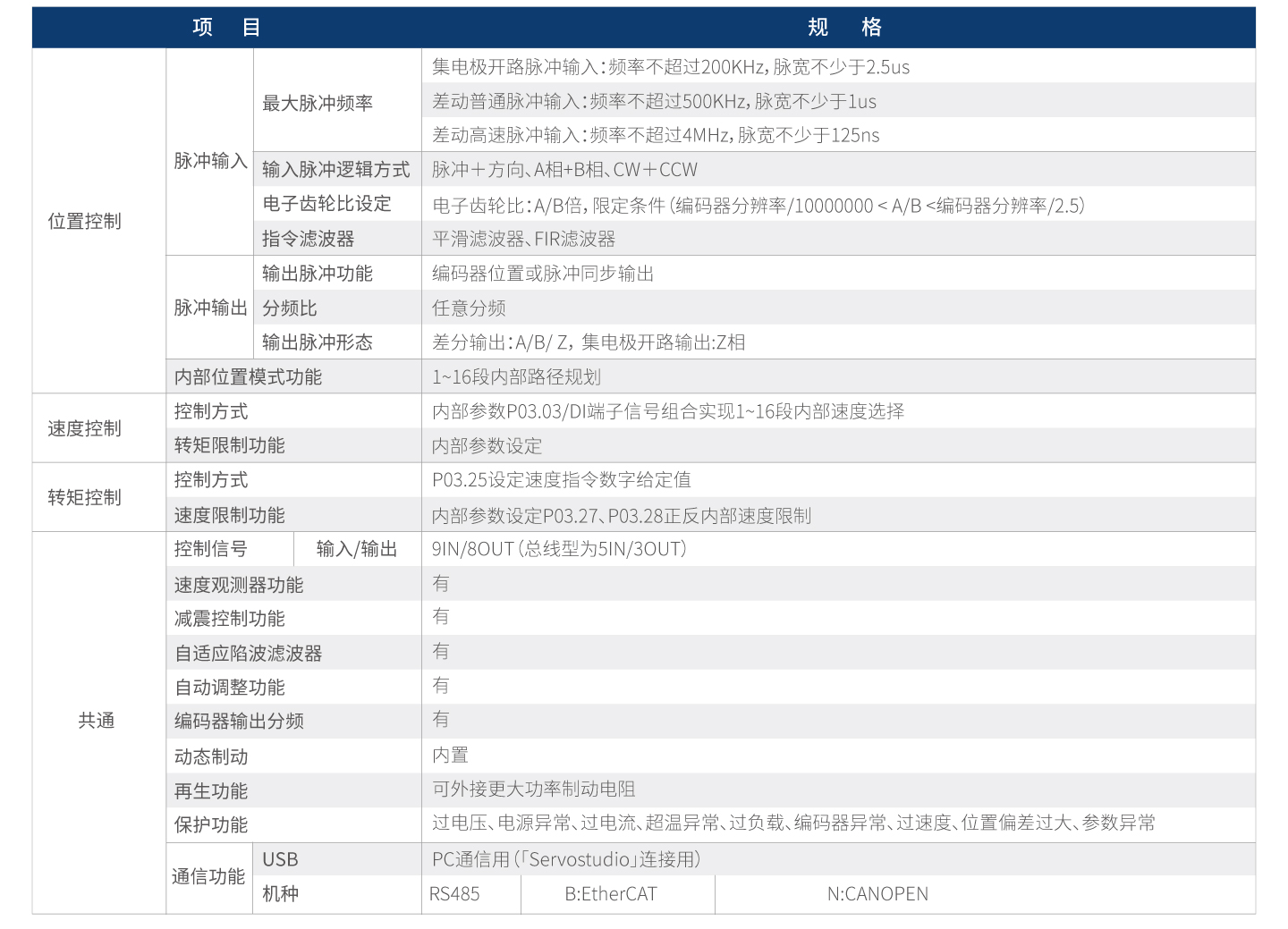

  • 技术规格

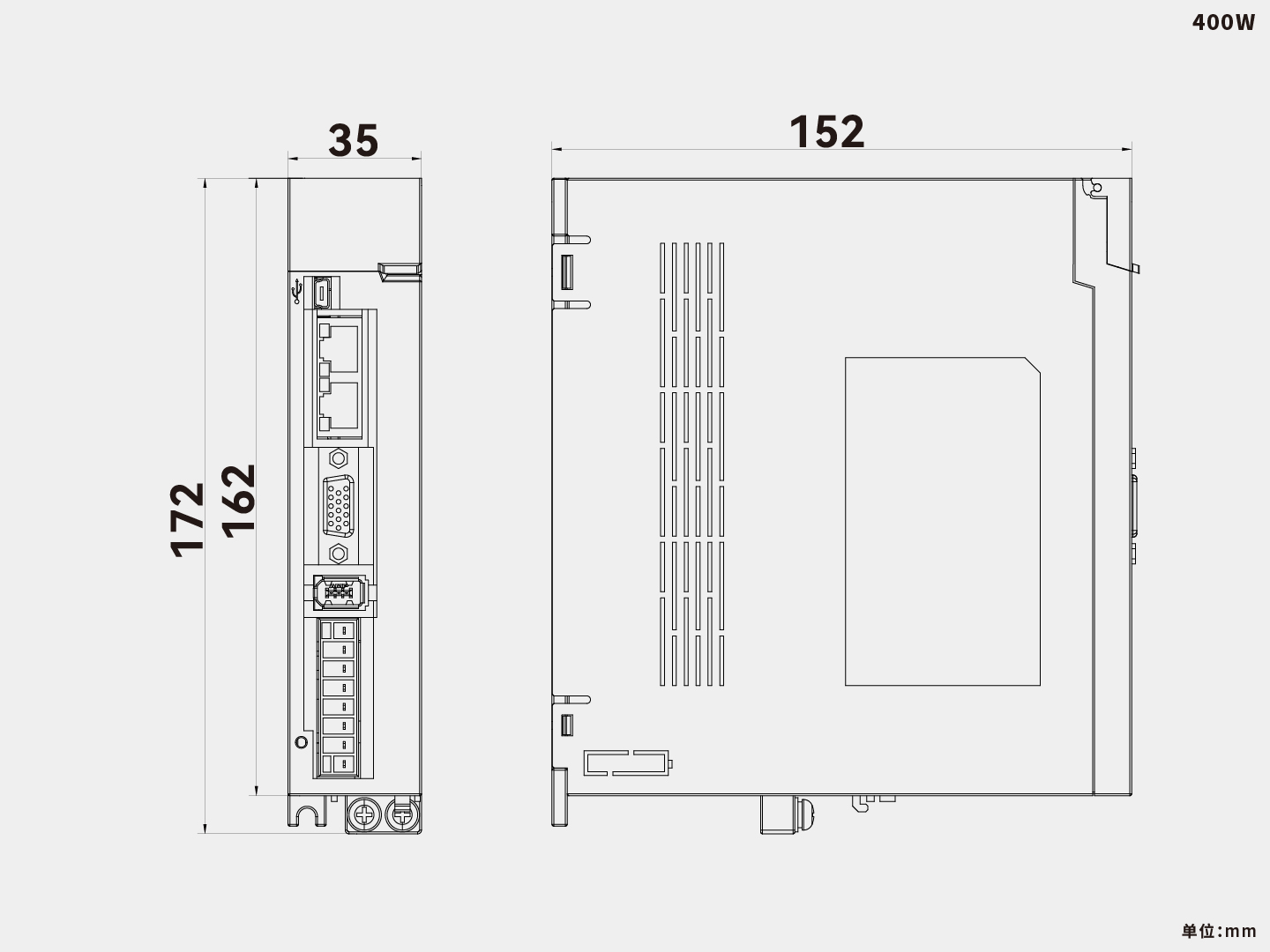

产品尺寸


资料下载

  • 样本
  • 说明书
  • 手册
  • 图纸
  • 软件
  • 其他
下载类型 名称 更新时间 操作
样本 X5驱动样本2024年10月第三期 2024.10.23 下载
折页 X5PN伺服折页（2024年3月第一期） 2024.07.22 下载
下载类型 名称 更新时间 操作
说明书 SV-X5E(F)R系列安装使用说明书 V2.0 2025.04.15 下载
说明书 X5E(F)A-AS系列安装使用说明书 V2.0 2025.03.27 下载
说明书 X5E(F)B-A0系列安装使用说明书V2.0 2025.01.21 下载
说明书 SV-X5E(F)A系列脉冲驱动器简体说明书V1.0 2023.10.25 下载
下载类型 名称 更新时间 操作
手册 SV-X5系列CANopen总线伺服产品中文操作手册V1.0 2024.03.25 下载
手册 禾川SV-X5系列总线伺服产品中文操作手册 V1.5 2024.04.15 下载
手册 SV-X5-CO系列总线伺服产品中文操作手册 V1.1 2023.11.28 下载
手册 SV-X5系列脉冲伺服产品用户手册 V1.1 2023.11.06 下载
手册 禾川SV-X5系列伺服产品SV-X5EA-TM中文操作手册V1.0 2025.02.07 下载
手册 SV-X5E(F)R系列PROFINET总线伺服产品中文操作手册 V1.1 2025.01.03 下载
下载类型 名称 更新时间 操作
图纸 X5EB(FB)图纸（2D） 2023.11.07 下载
图纸 X5EB(FB)图纸（3D） 2023.11.07 下载
图纸 X5EA(FA)图纸（2D） 2023.11.07 下载
图纸 X5EA(FA)图纸（3D） 2023.11.07 下载
图纸 X5ER(FR)图纸（2D） 2024.01.18 下载
图纸 X5ER(FR)图纸（3D） 2024.01.18 下载
下载类型 名称 更新时间 操作
软件 X系列驱动器调试软件 2025.03.31 下载
软件使用手册 HCS-Studio软件使用手册 2023.04.20 下载
下载类型 名称 更新时间 操作
EMC证书 TUV认证-X5系列驱动器 2024.07.22 下载
描述文件 X5E(F)R-V2.33 GSD文件 2024.04.02 下载
描述文件 X系列伺服驱动器 2023.12.04 下载
CE证书 X4&X5系列驱动器 2023.05.16 下载
