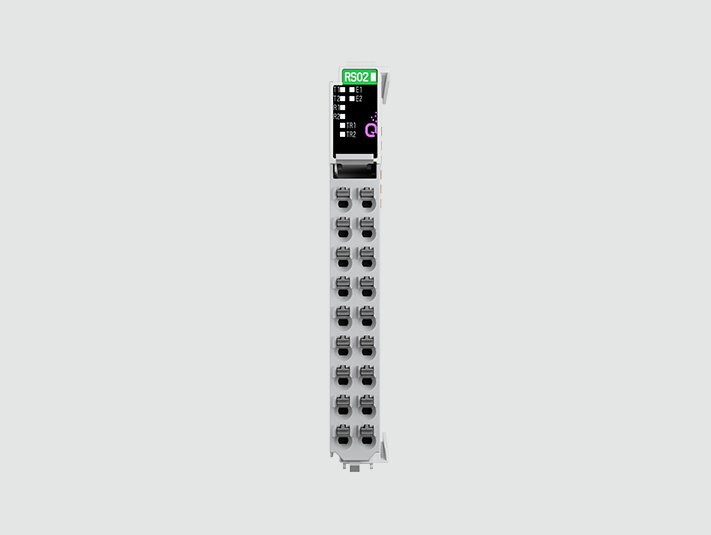

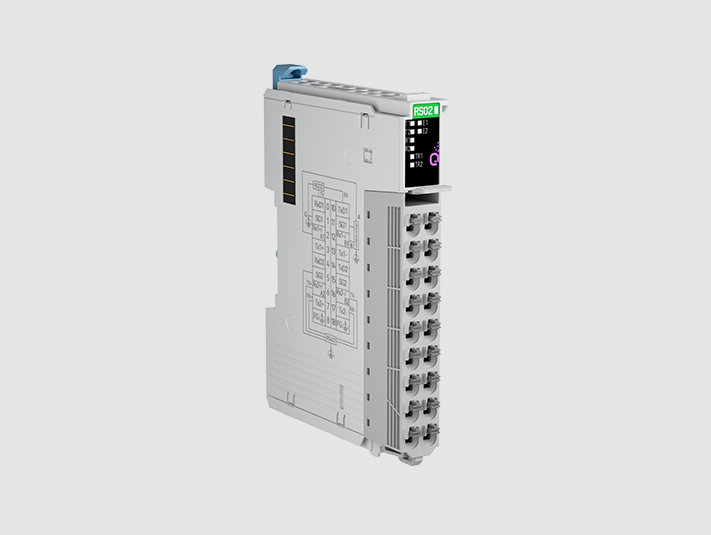

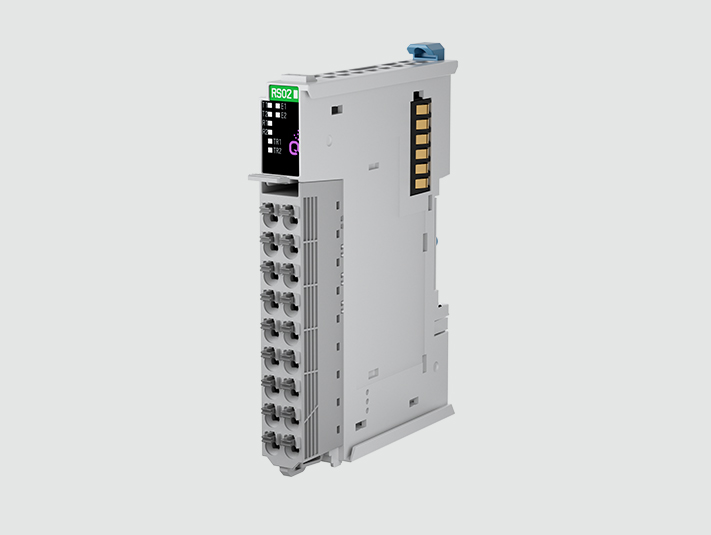

串口通信模块

· 产品系列:QX-D4系列新一代扩展IO
· 模块类型:串口通信模块
· 通道数:2通道
· 型号:HCQX-RS02-D4、HCQX-RS02-D4-M

产品特点

  • 支持协议

    (HCQX-RS02-D4)可作自由协议主站,支持32个从站数量;(HCQX-RS02-D4-M)可作Modbus RTU主站,支持16个从站数量

  • 通道接口

    RS232、RS485、RS422(软件可选)

  • 超薄外型

    薄至13mm,节省空间,极大地降低了空间成本

  • 可拆卸端子

    可直接更换端子免拆接线,PUSH IN免工具直插式接线

产品规格

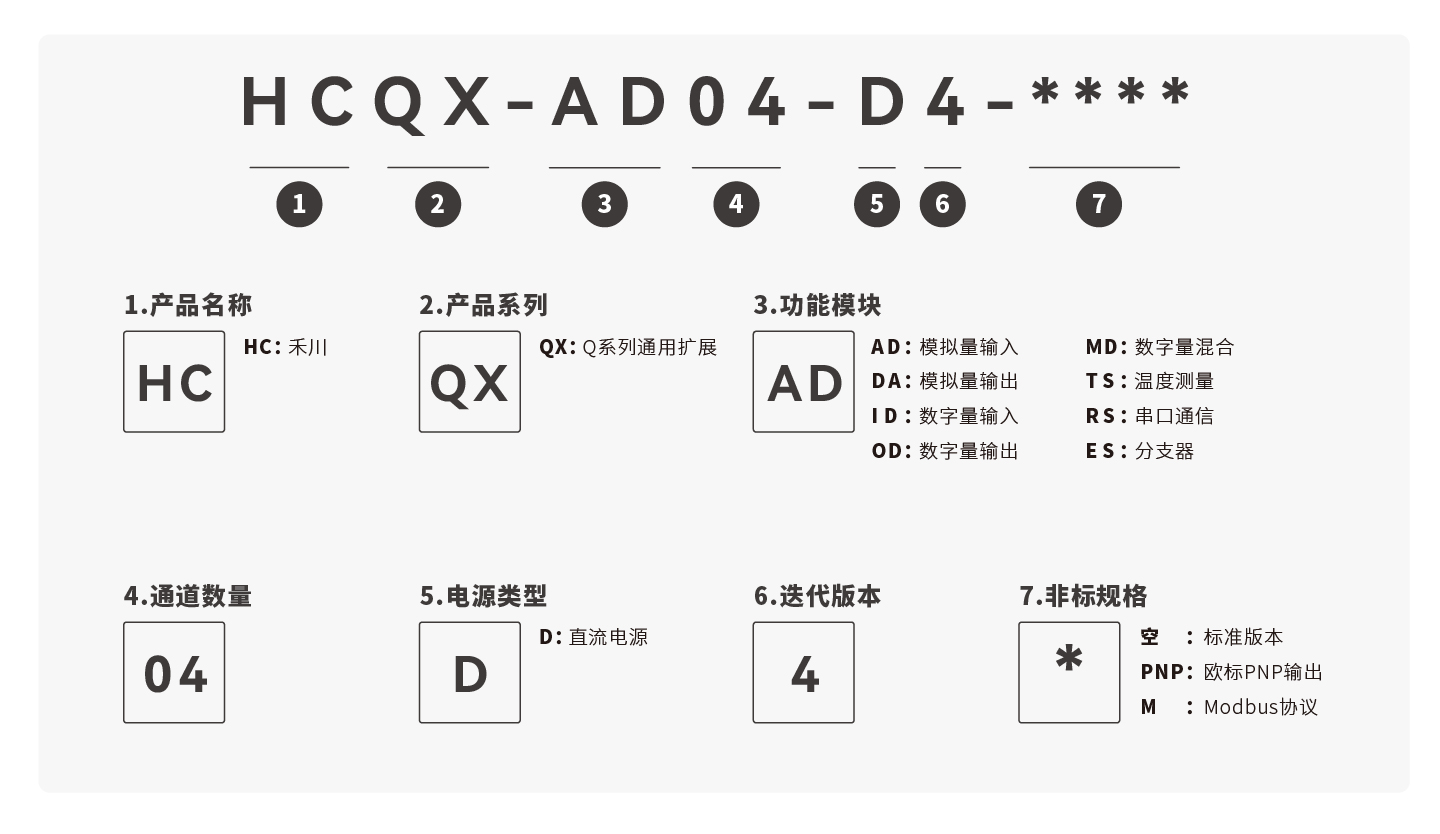

  • 命名规则
  • 性能规格

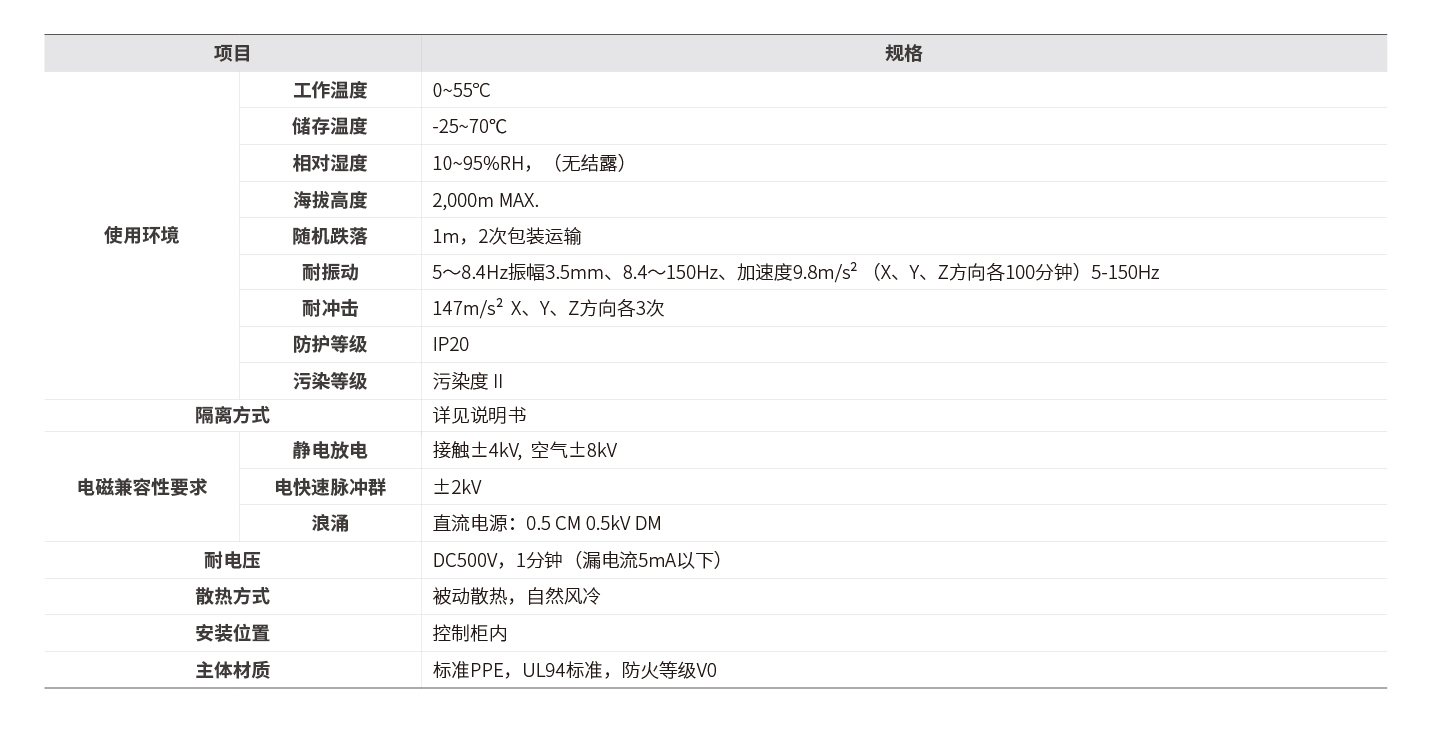

  • 一般规格

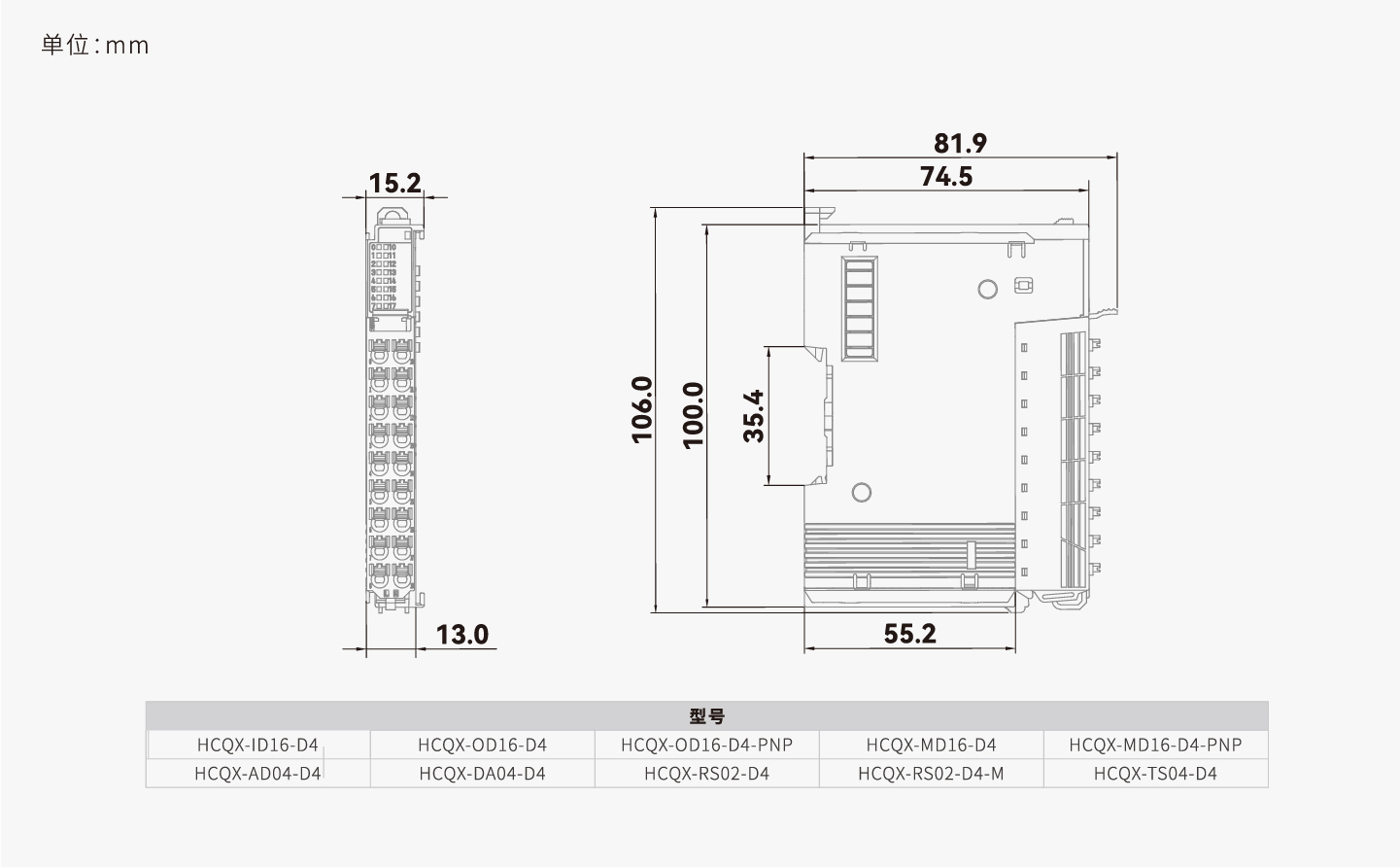

产品尺寸

资料下载

  • 样本
  • 说明书
  • 图纸
  • 其他
下载类型 名称 更新时间 操作
样本 Q系列模块选型手册2023年8月第一期 2024.07.01 下载
下载类型 名称 更新时间 操作
说明书 HCQX-RS02-D4-M串口通信模块(自由协议)说明书ATCIQRS2311-20230609 2024.03.27 下载
下载类型 名称 更新时间 操作
图纸 QX-D4薄款通用3D图纸0801(3D) 2024.03.27 下载
图纸 HCQX-RS02-D4外形尺寸图(2D) 2024.03.27 下载
下载类型 名称 更新时间 操作
描述文件 HCQX-RS02-D4-V0.00.05.230525_release 2024.03.27 下载
描述文件 HCQX-RS02-D4-M-V0.00.20.231019_release 2024.03.27 下载
