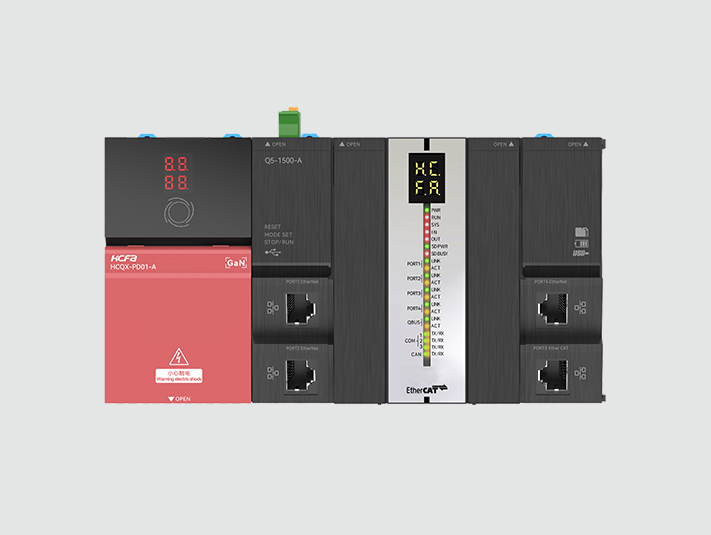

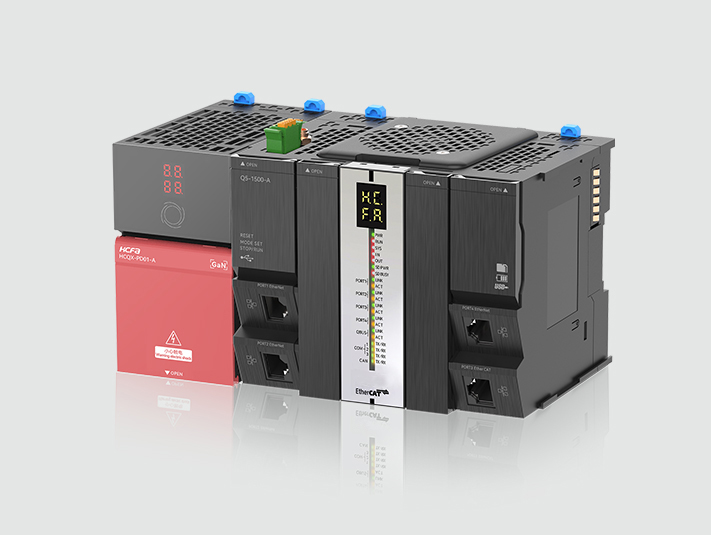

Q5

产品系列:基本智能型机械控制器

模块类型:CPU单元

处理器:X86-CE*4,2GHz,4G DDR+64G SSD

支持协议:EtherNet/IPOPC UA、CANOpen(后续支持)

产品特点

  • 高速高配

    内置4核处理器+X86平台架构

    64G SSD+SD卡+USB3.0+4G DDR3加速器

  • 通讯兼容

    支持标准EtherNet/IP、OPC UA、CANOpen(后续支持)

    完整的通信接口

    以太网Gps*2/EtherCAT接口及3路串口内置(RS485/RS232)

    支持Modbus主从模式

  • 高易用性

    编程开发标准化:IEC61131-3规范6种编程语言,采用CODESYS平台

    系统配置灵活,从站数量可达65535

    USB免驱动

    12mm超窄直拔模块&推入式端子

  • 运动控制

    基于PLC OPEN标准运动控制:直线/圆弧/螺旋插补/电子凸轮&飞剪&追剪/CNC G代码控制/Robot控制

    超短同步周期:指令执行可达到1ns;可实现1ms带32轴,4ms带128轴

产品规格

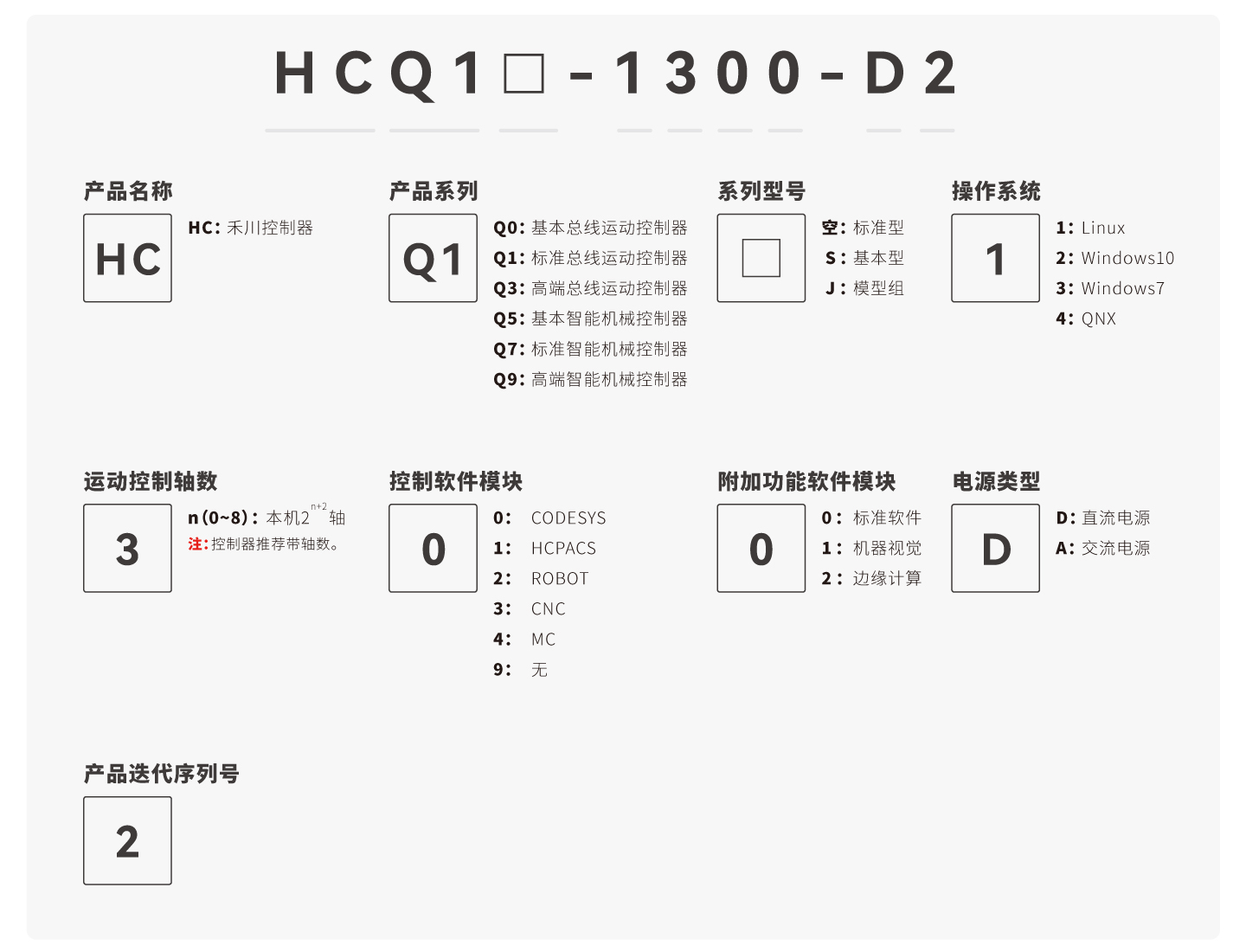

  • 命名规则

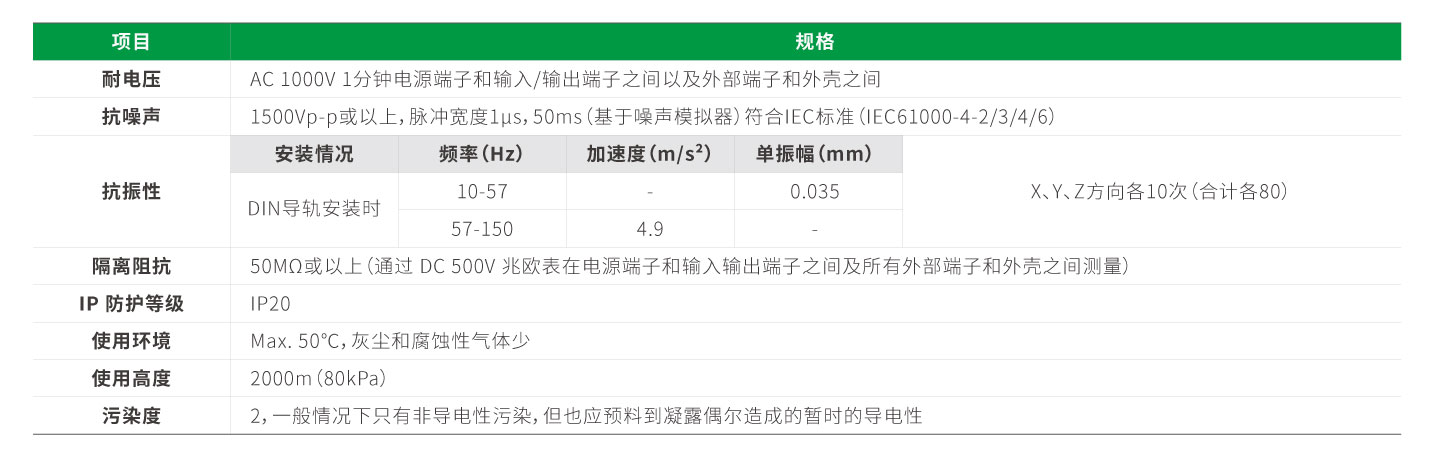

  • 系统电气规格

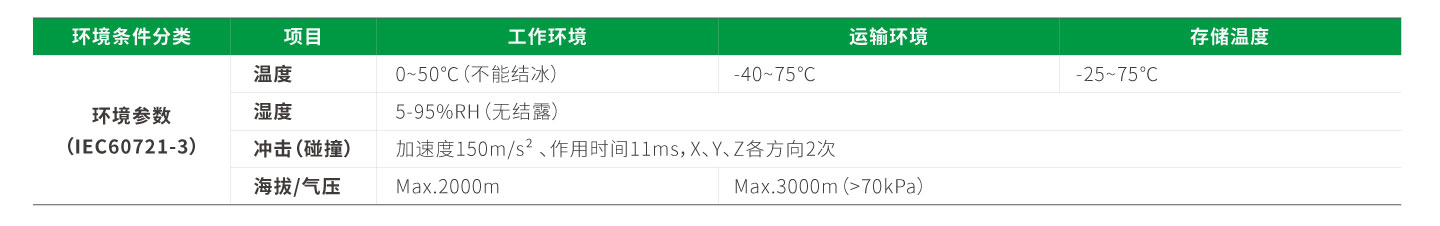

  • 环境规格

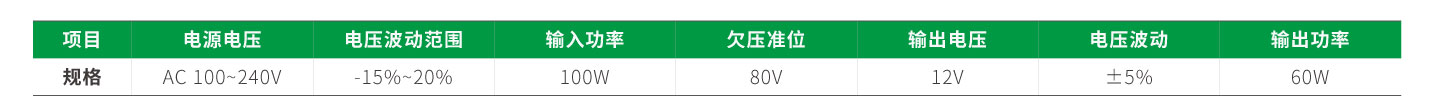

  • 电源规格
  • 性能规格

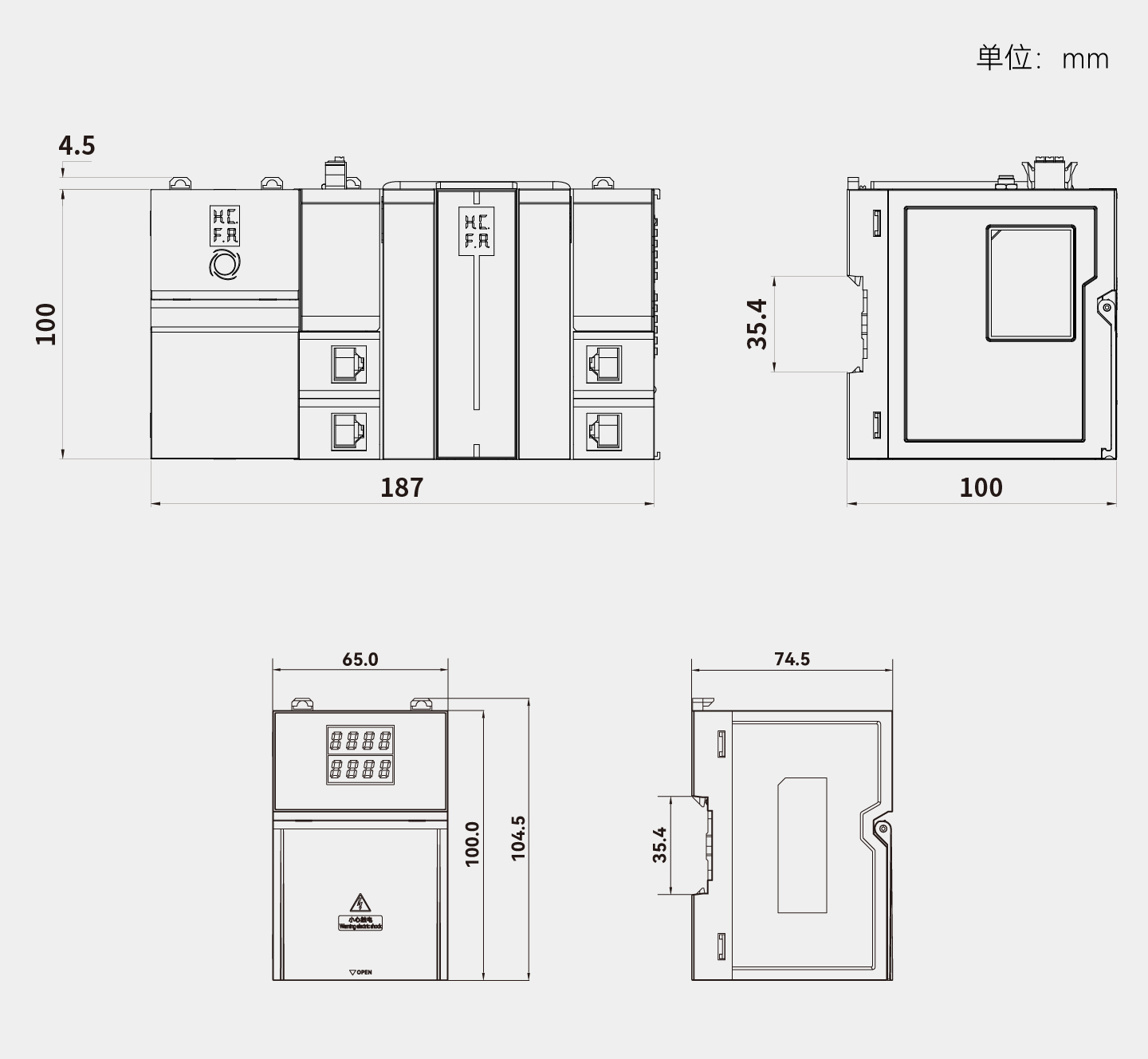

产品尺寸



资料下载

  • 通用手册
  • 样本
  • 说明书
  • 图纸
  • 软件
  • 其他
下载类型 名称 更新时间 操作
手册 Q系列软件手册V1.1 2022.05.18 下载
手册 Q系列运动控制指令手册 2022.05.17 下载
下载类型 名称 更新时间 操作
样本 控制产品样本2021年11月第七期 2022.05.17 下载
下载类型 名称 更新时间 操作
说明书 HCQ5CPU模块说明书ATCIQ52110-H0016版本 2022.05.17 下载
下载类型 名称 更新时间 操作
图纸 Q5图纸(3D) 2022.05.18 下载
图纸 Q5图纸(2D) 2022.05.18 下载
下载类型 名称 更新时间 操作
软件 CODESYS32 3.5.14.10 2022.05.17 下载
软件 CODESYS 64 3.5.14.10 2022.05.17 下载
下载类型 名称 更新时间 操作
