耦合器

· 产品系列：QX-D4系列新一代扩展IO
· 模块类型：耦合器模块
· 模块功能：可搭配Q系列远程扩展模块及支持EtherCAT 协议的上位机，目前支持搭配所有Q系列远程扩展模块。

  • 规格丰富

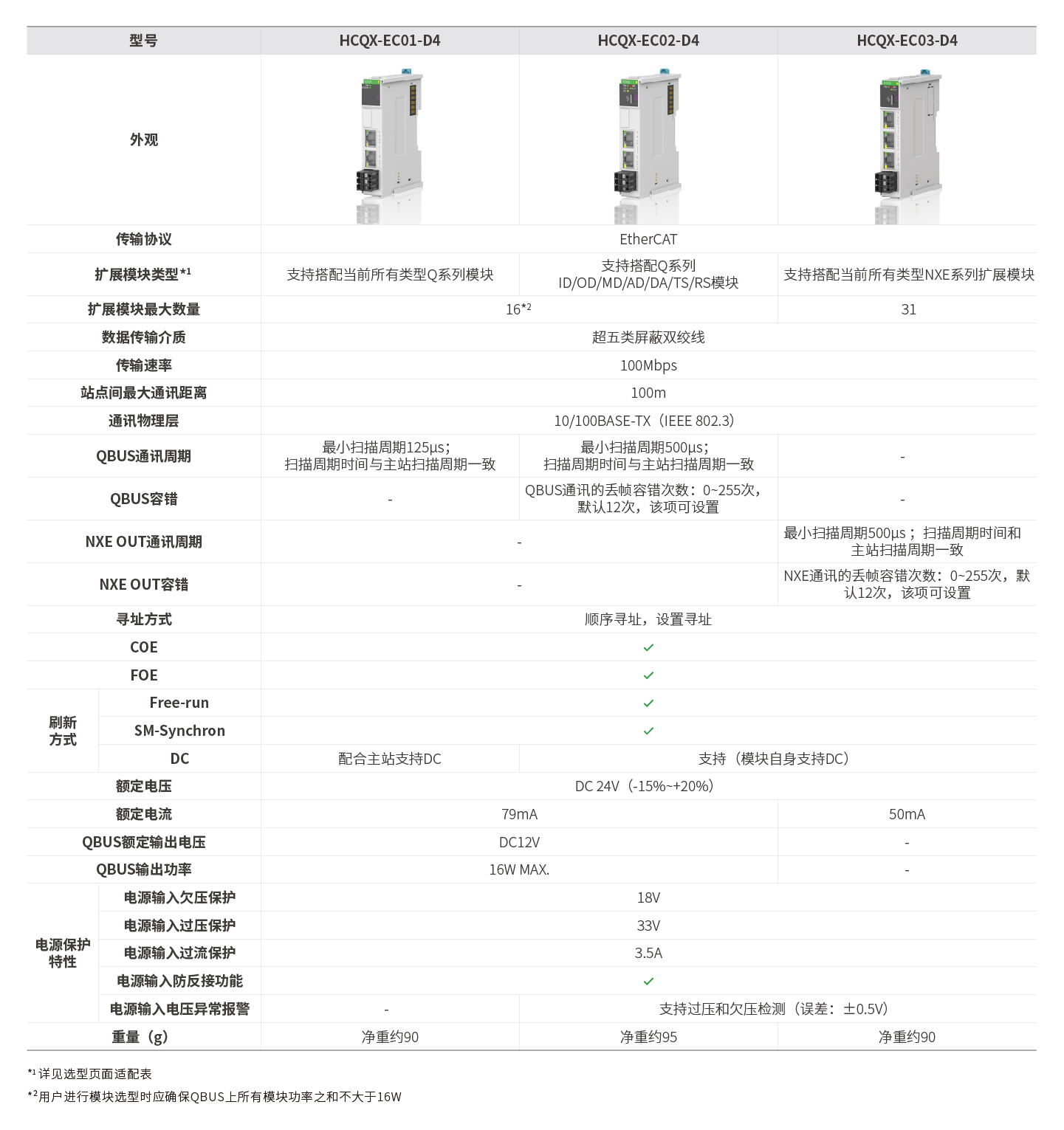

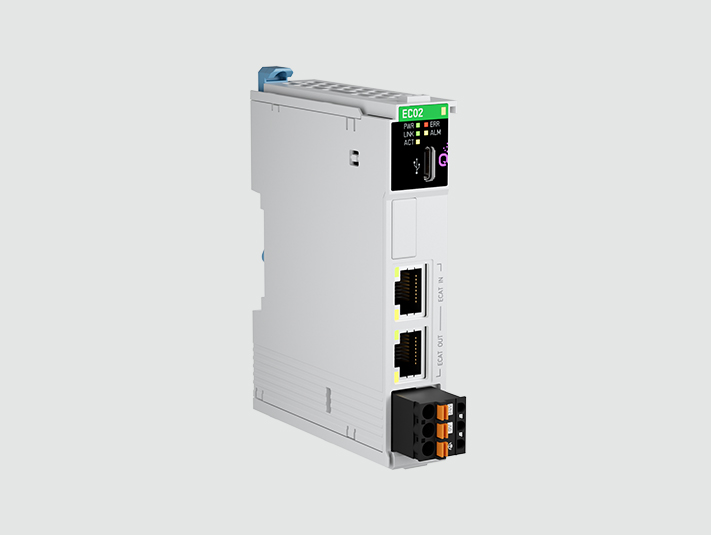

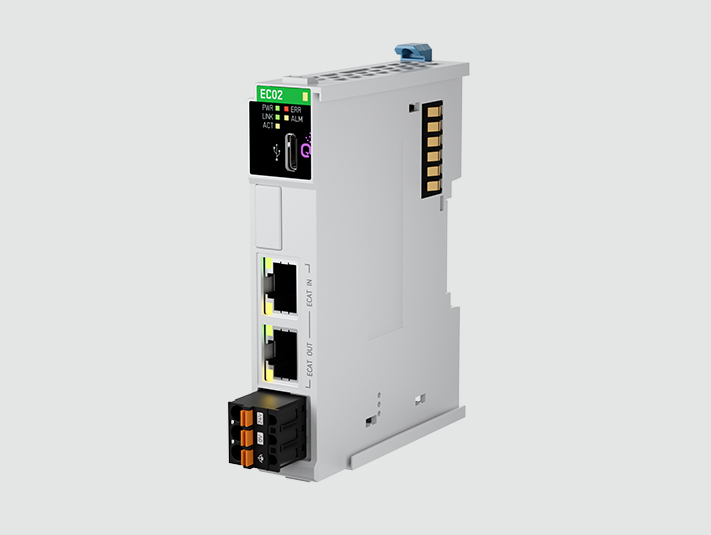

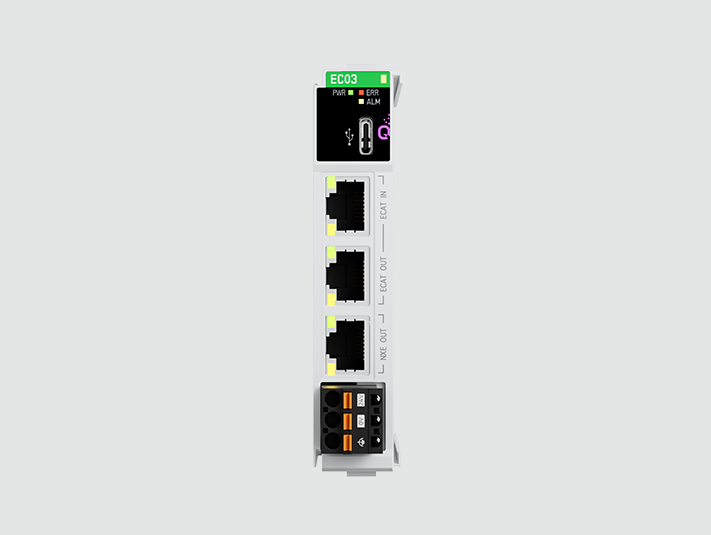

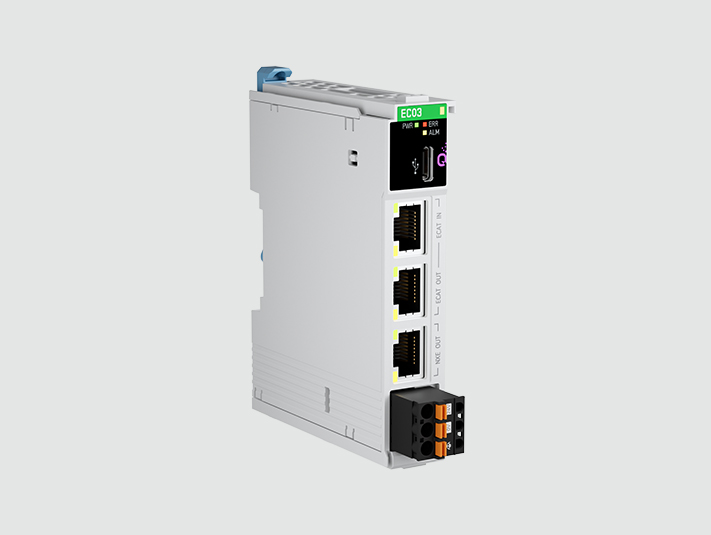

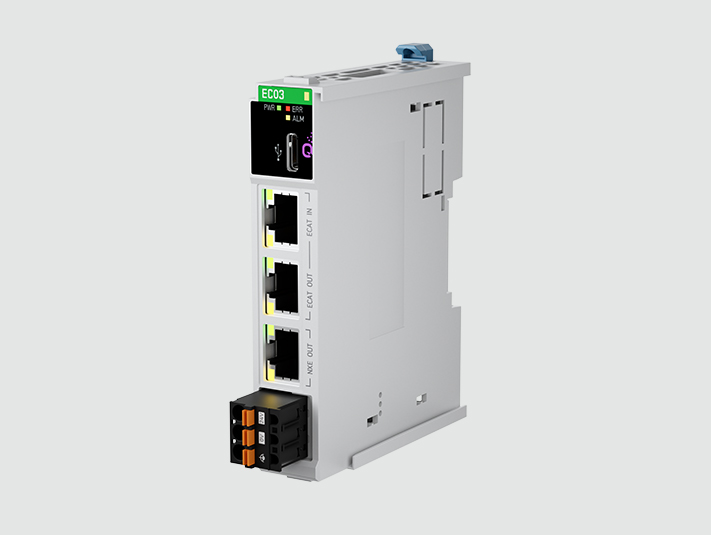

    三款EtherCAT耦合器，覆盖不同应用场景。（EC02、EC03）耦合器具有扩展模块不占节点数量，适配多类型EtherCAT控制器等优势

  • 高精控制

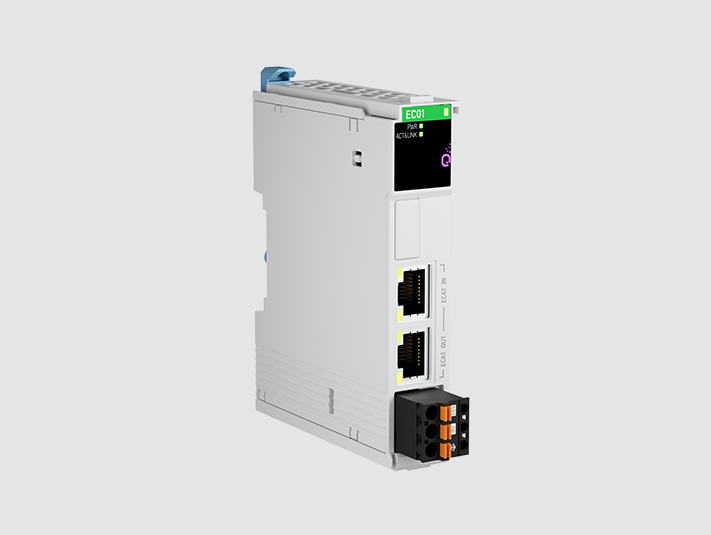

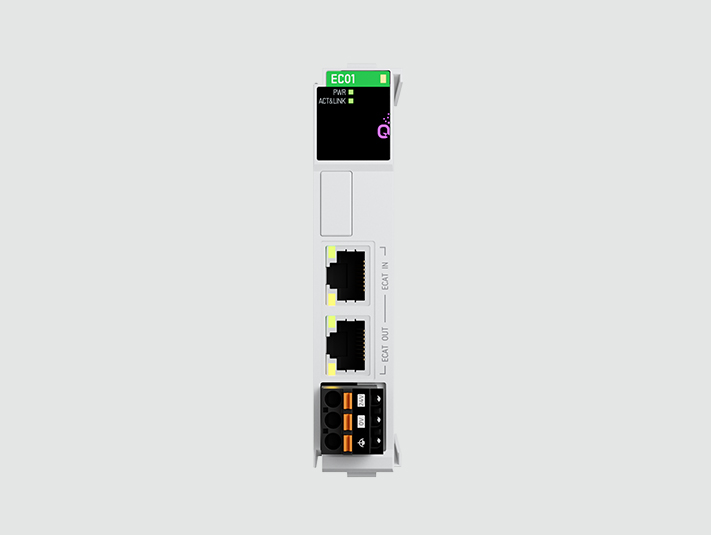

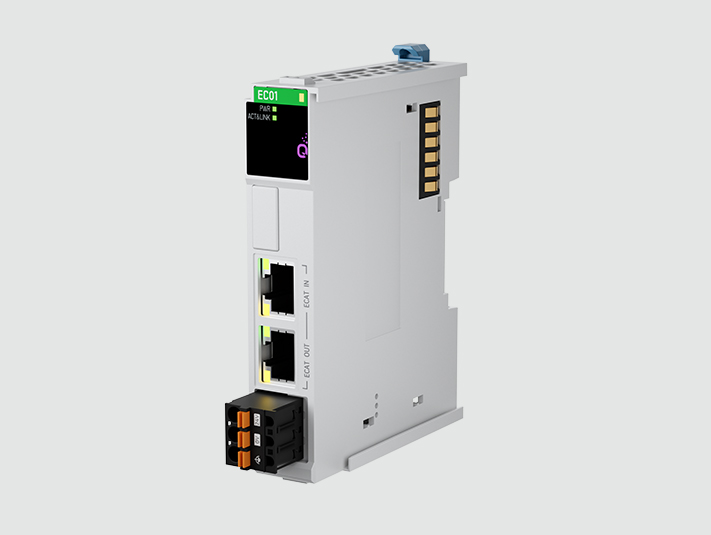

    （EC01）耦合器支持主站最小扫描周期可达125us，实现最快响应

  • 超薄外型

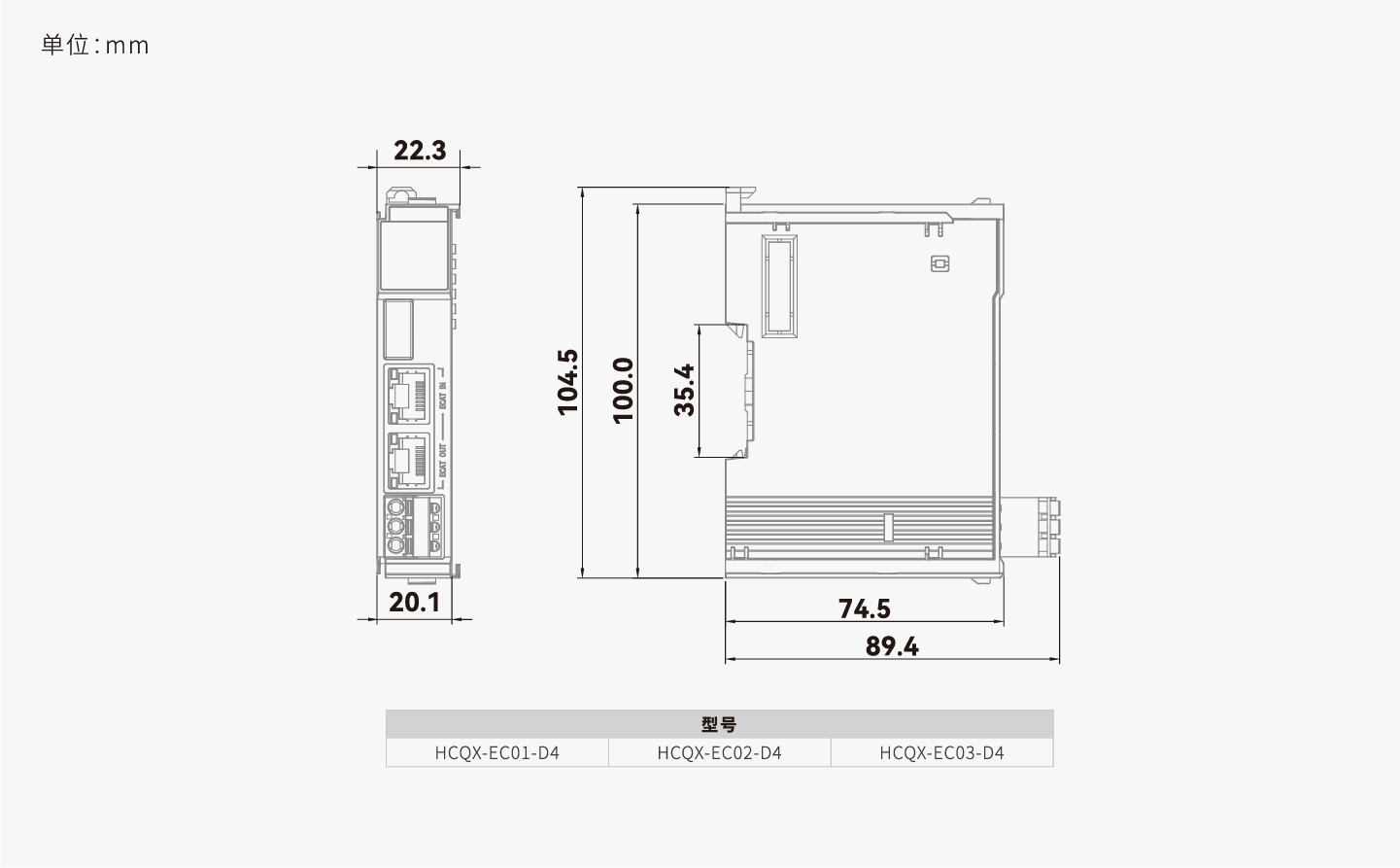

    耦合器薄至22mm，节省空间，极大地降低了空间成本

  • 可拆卸端子

    可直接更换端子免拆接线，PUSH IN免工具直插式接线

下载类型 名称 更新时间 操作
样本 Q系列模块选型手册2025年2月第一期 2025.02.17 下载
下载类型 名称 更新时间 操作
说明书 HCQX-EC通用耦合器模块安装使用说明书V3.0 2025.02.18 下载
说明书 HCQX-EC01-D4耦合器模块说明书ATCIQEC12310-20230818-beta1.1 2024.03.27 下载
说明书 HCQX-EC02-D4耦合器模块说明书ATCIQEC22311-20230920 2024.03.27 下载
说明书 HCQX-EC03-D4耦合器模块说明书ATCIQEC32310-20231020 2024.03.27 下载
下载类型 名称 更新时间 操作
图纸 HCQX-EC01-0824-对外（3D） 2024.03.27 下载
图纸 HCQX-EC01-D4线框六视图（含端子）_V1.1（2D） 2024.03.27 下载
图纸 HCQX-EC02-0824-对外（3D） 2024.03.27 下载
图纸 HCQX-EC02-D4线框六视图（含端子）_V1.2（2D） 2024.03.27 下载
图纸 HCQX-EC03-0824-对外（3D） 2024.03.27 下载
图纸 HCQX-EC03-D4线框六视图（含端子）_V1.2（2D） 2024.03.27 下载
下载类型 名称 更新时间 操作
描述文件 HCQX-EC01-D4_V0.00.03.230707_release 2024.10.16 下载
描述文件 HCQX-EC02-D4_V1.00.06.231026_release 2024.10.16 下载
描述文件 HCQX-EC03-D4_V1.00.06.231009_release 2024.03.27 下载
