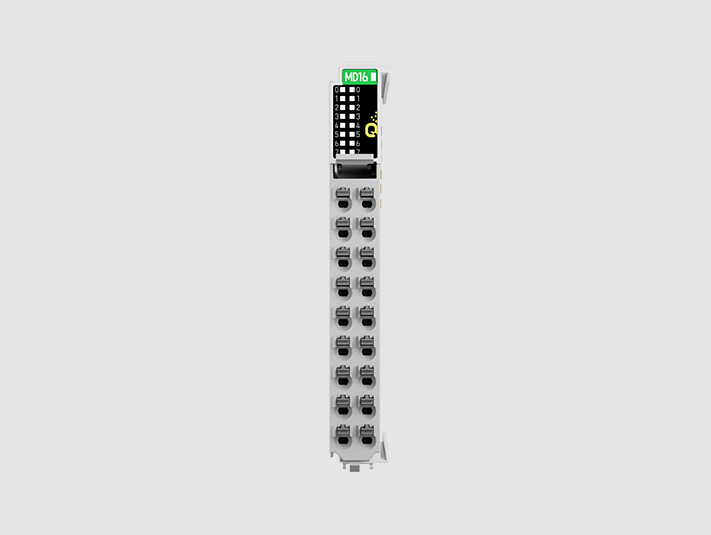

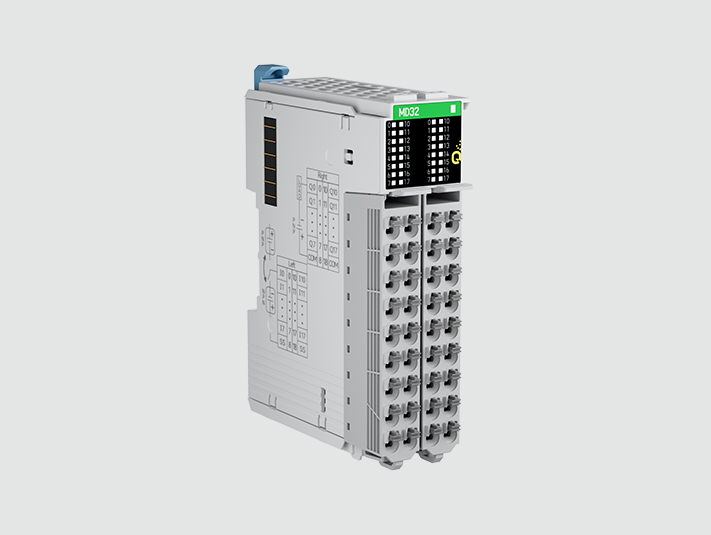

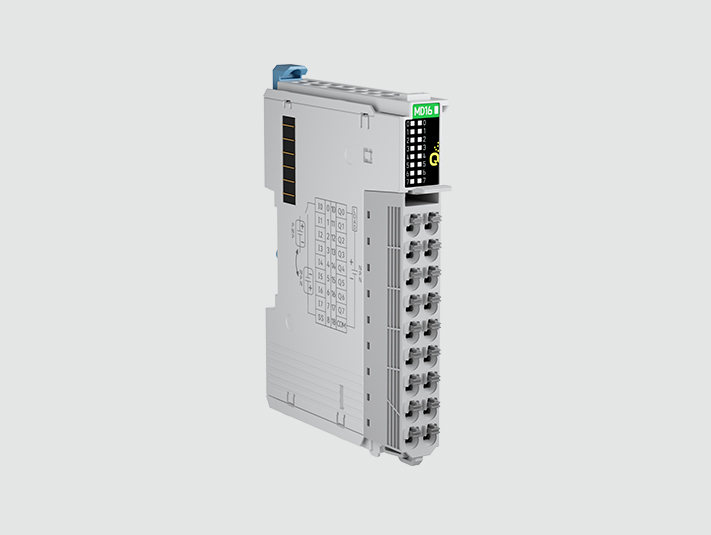

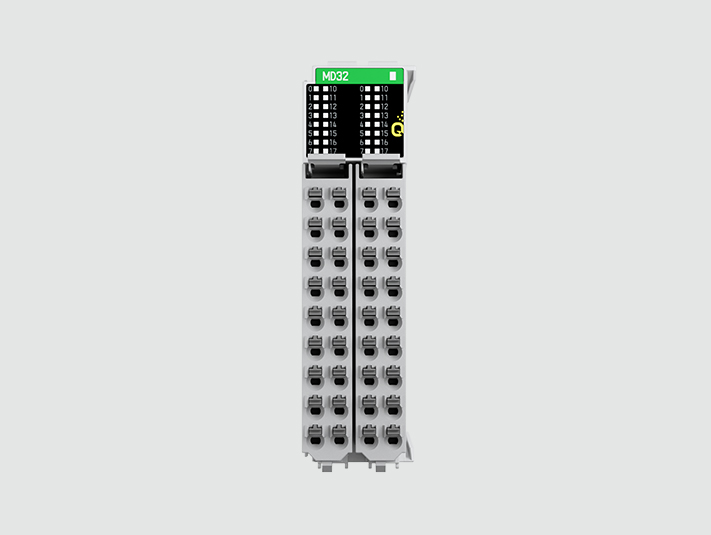

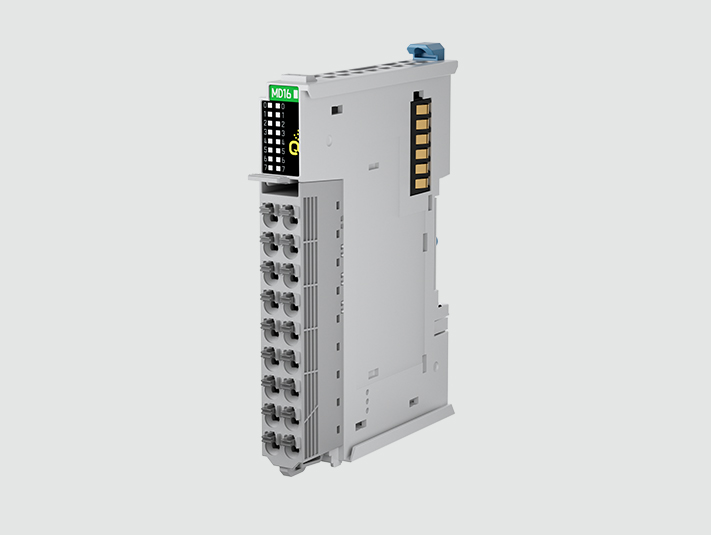

数字量混合

· 产品系列：QX-D4系列新一代扩展IO
· 模块类型：数字量模块
· 通道数：16/32通道
· 型号：HCQX-MD16-D4、HCQX-MD16-D4-PNP、HCQX-MD32-D4、HCQX-MD32-D4-PNP
· 输入类型：兼容NPN和PNP
· 输出类型：NPN

产品特点

  • 响应时间

    ON/OFF 响应时间可达125us

  • 硬件保护

    多方位硬件保护，具有过流保护、过压保护

  • 超薄外型

    薄至13mm，节省空间，极大地降低了空间成本

  • 可拆卸端子

    可直接更换端子免拆接线，PUSH IN免工具直插式接线

产品规格

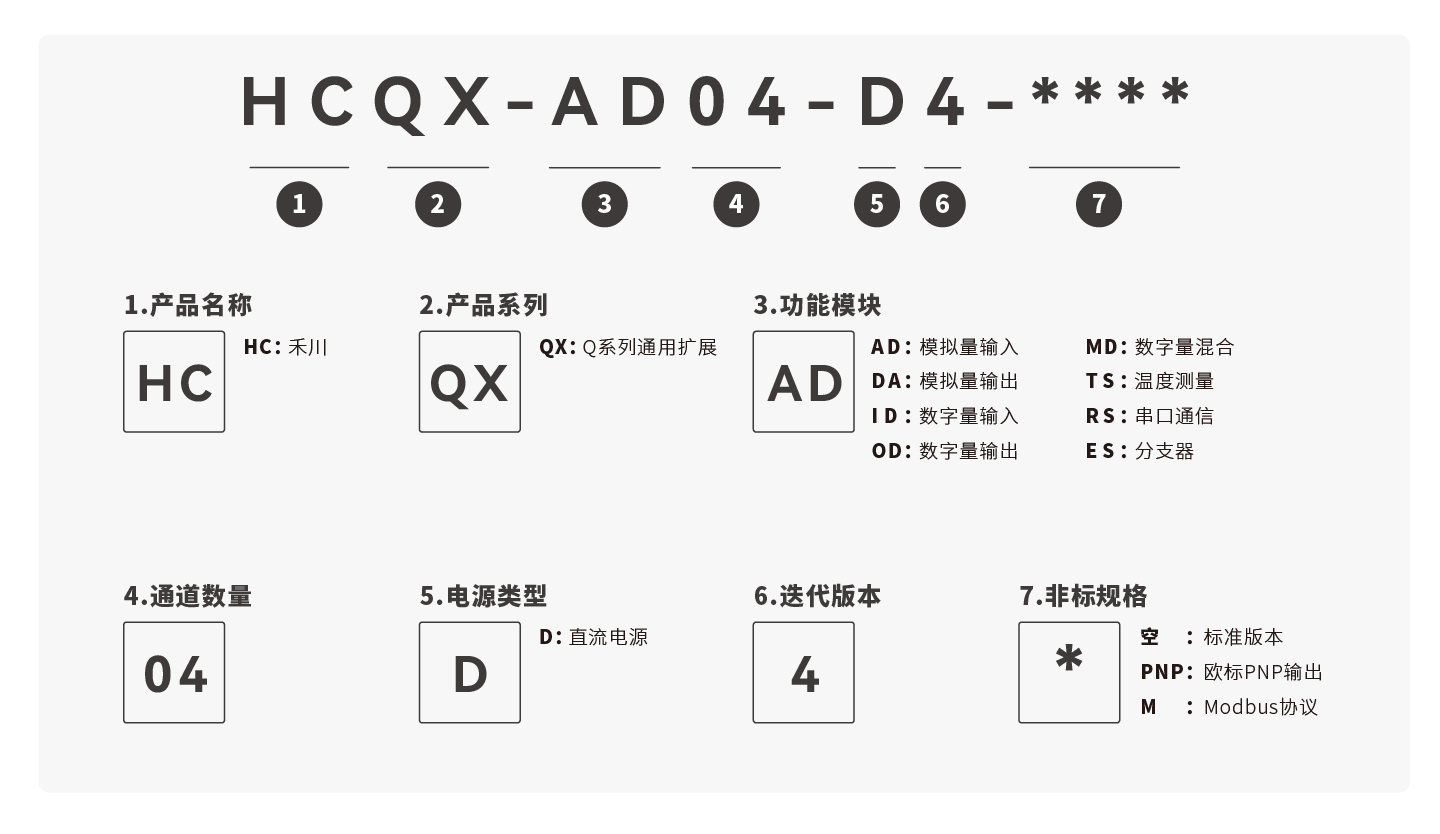

  • 命名规则
  • 性能规格

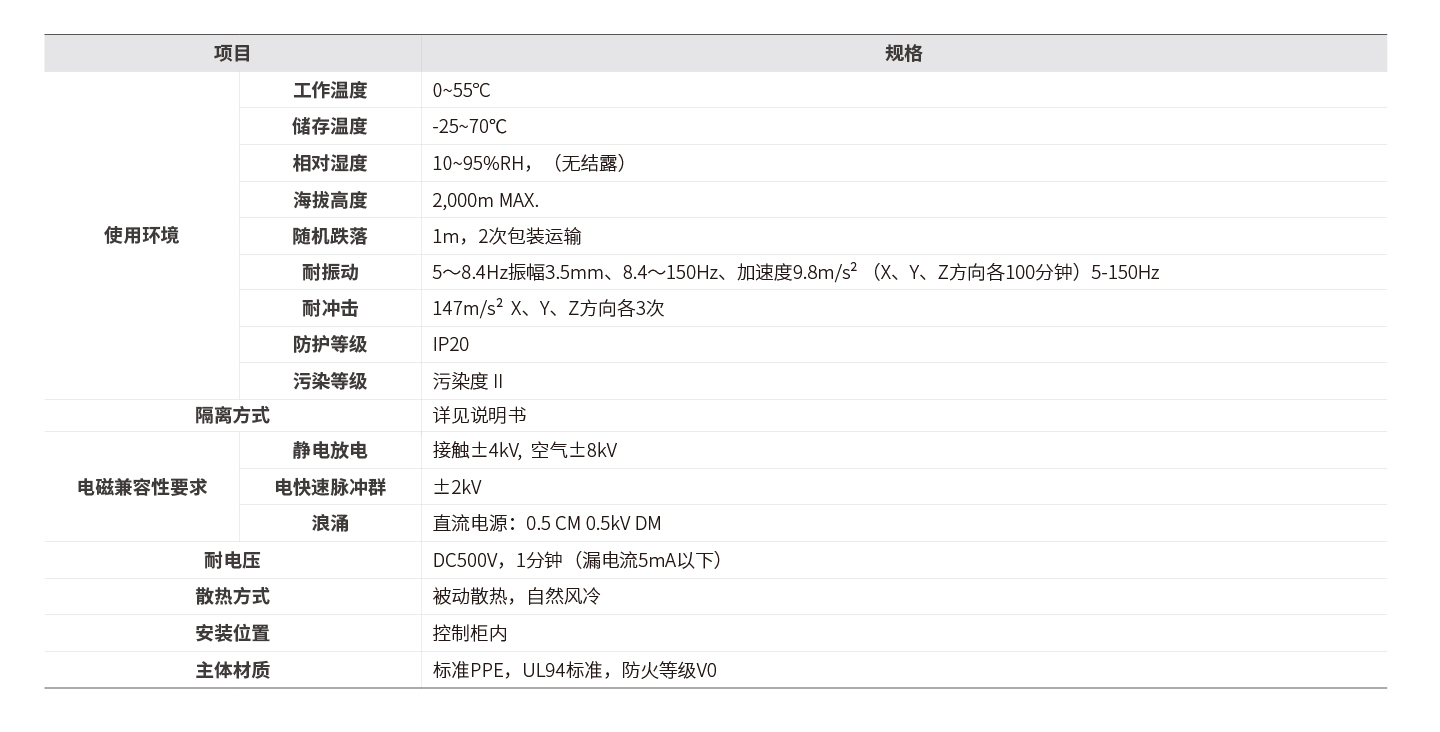

  • 一般规格

产品尺寸

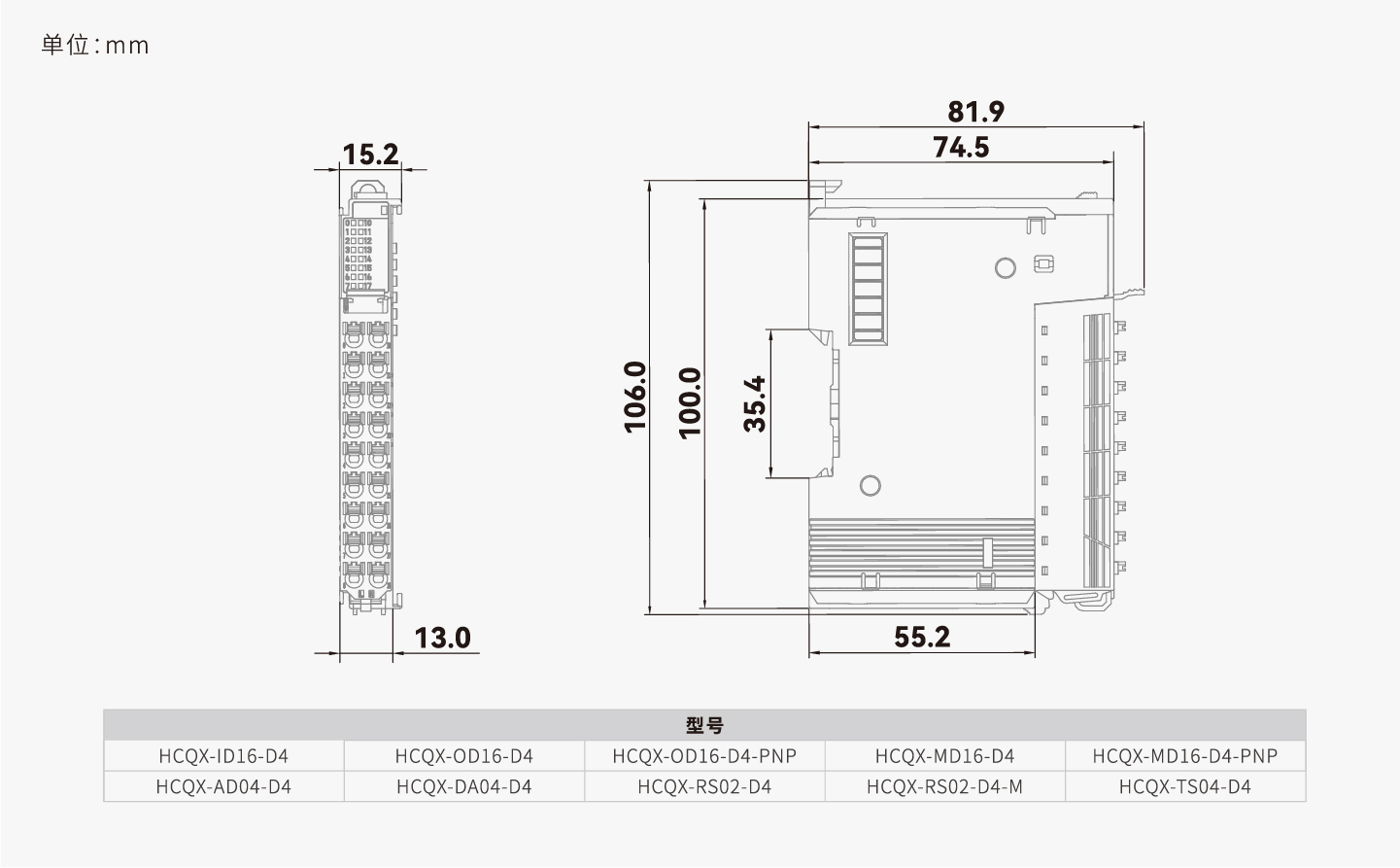

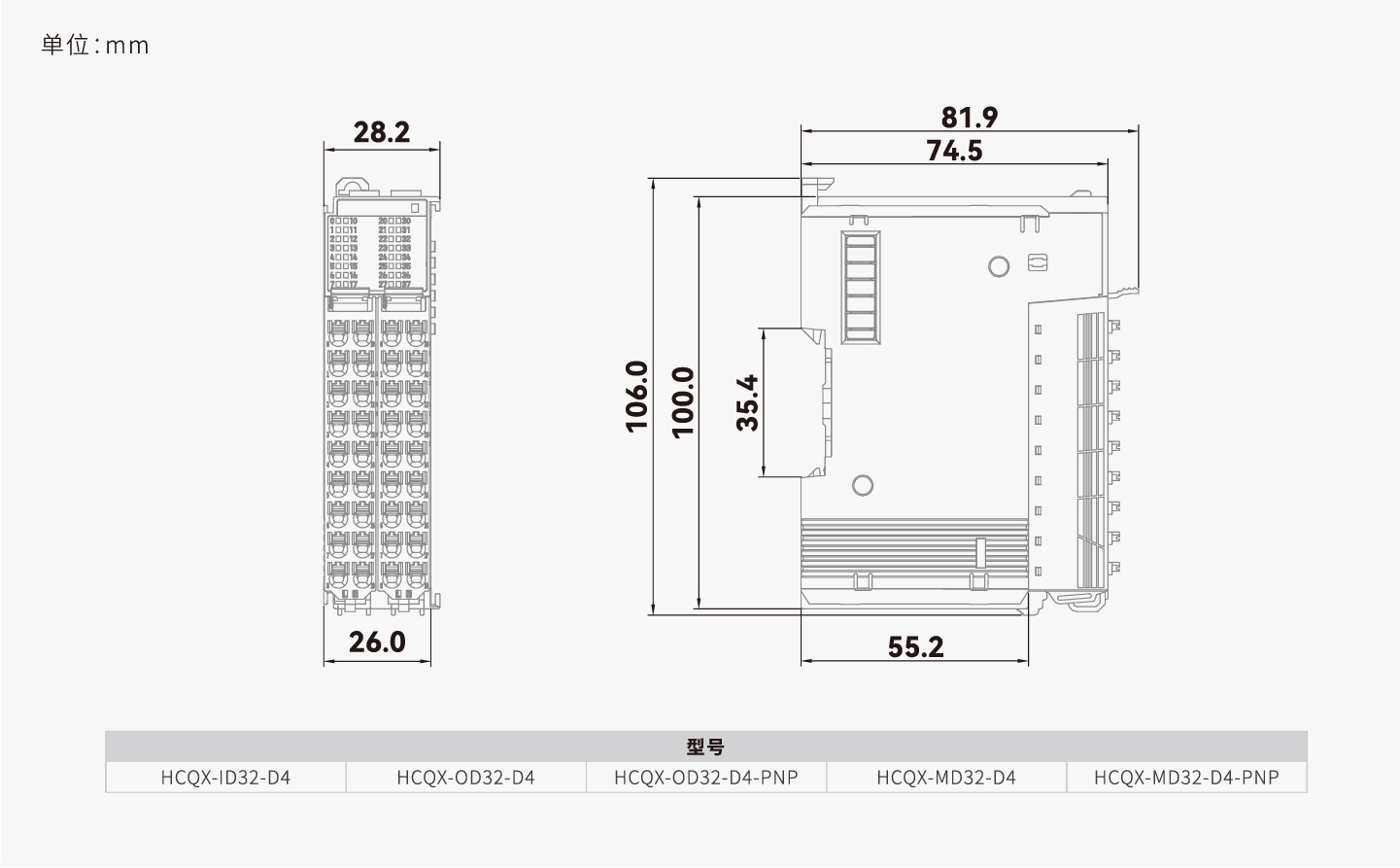

尺寸图

资料下载

  • 样本
  • 说明书
  • 图纸
  • 其他
下载类型 名称 更新时间 操作
样本 Q系列模块选型手册2024年6月第一期 2024.07.16 下载
下载类型 名称 更新时间 操作
说明书 HCQX-□D□□-D4说明书ATCIQDx2321_20230811 2024.03.27 下载
说明书 HCQX-□D□□-D4-PNP说明书ATCIQDxP2313_20231122 2024.03.27 下载
下载类型 名称 更新时间 操作
图纸 QX-D4薄款通用3D图纸0801（3D） 2024.03.27 下载
图纸 HCQX-MD16-D4六视图（2D） 2024.03.27 下载
图纸 HCQX-MD16-D4-PNP外形尺寸图（2D） 2024.03.27 下载
图纸 QX-D4厚款通用3D图纸0801（3D） 2024.03.27 下载
图纸 HCQX-MD32-D4-外形尺寸图（2D） 2024.03.27 下载
图纸 HCQX-MD32-D4-PNP-外形尺寸图（2D） 2024.03.27 下载
下载类型 名称 更新时间 操作
描述文件 HCQX-MD16-D4_V1.01.01.240115_release 2024.10.16 下载
描述文件 HCQX-MD16-PNP-D4_V1.01.01.240115_release 2024.10.16 下载
描述文件 HCQX-MD32-D4_V1.01.01.240115_release 2024.10.16 下载
描述文件 HCQX-MD32-PNP-D4_V1.01.01.240221_release 2024.10.16 下载
