AM步进系统

驱动器类型:两相步进驱动器

控制方式:脉冲、IO、EtherCAT

电机类型:两相1.8°步距角四线混合步进

产品特点

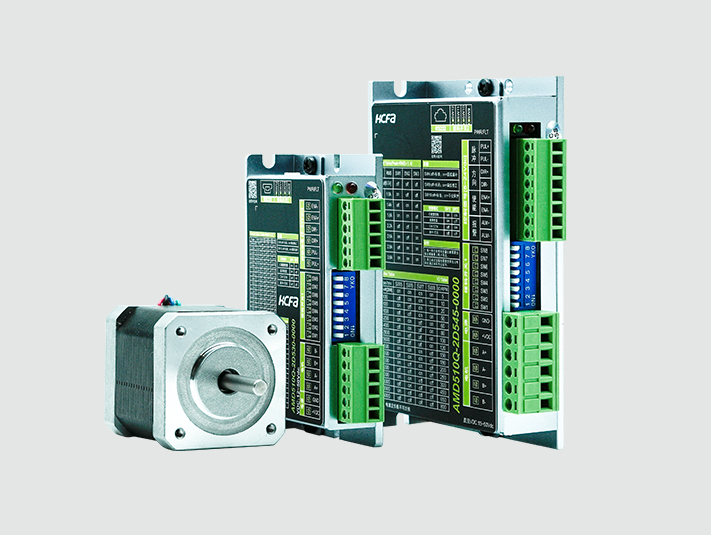

  • AMD-510Q 脉冲+IO型 开环步进系列

    控制方式:脉冲 + 方向 、CW/CCW 正反转脉冲 、IO 速度控制

    电压范围:DC 12V-80V

    电流峰值:3.0/4.5/8.4

    电机适配:可适配20~86机座的电机



    特点:

    安全:全铝壳结构设计,散热好,坚固安全,全系支持过压,过流/短路保护

    使用简单:参数自动匹配电机,免调试,拨码设置电流和细分,操作简单

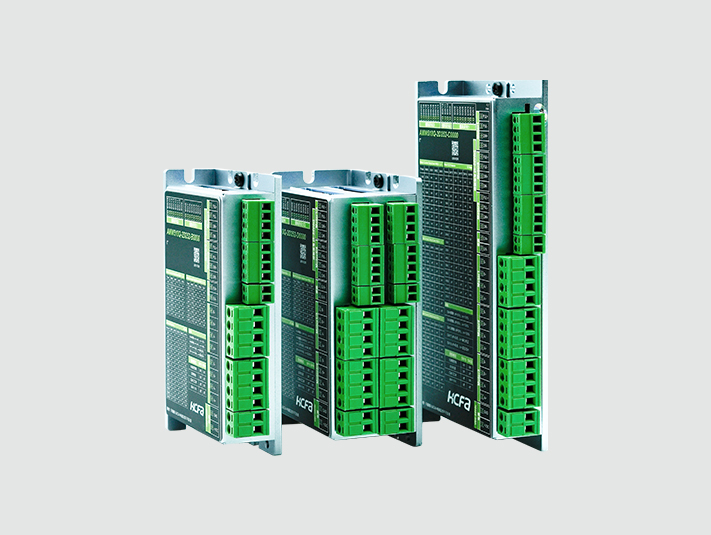

  • AMW-510Q 脉冲+IO型 多轴开环步进系列

    控制方式:脉冲 + 方向 、CW/CCW 正反转脉冲 、IO 速度控制

    电压输入:DC 24V

    电流峰值:5.2A

    电机适配:可适配42~60机座的电机



    特点:

    集成:整机支持2/3/4轴驱动控制,体积小巧,有效节省安装空间

    独立控制:可独立控制多台(2~4轴)电机,每个轴的电流可以独立设置,互不 影响

    安全:全铝壳结构设计,散热好,坚固安全

    使用简单:参数自动匹配电机,免调试,拨码设置电流和细分,操作简单

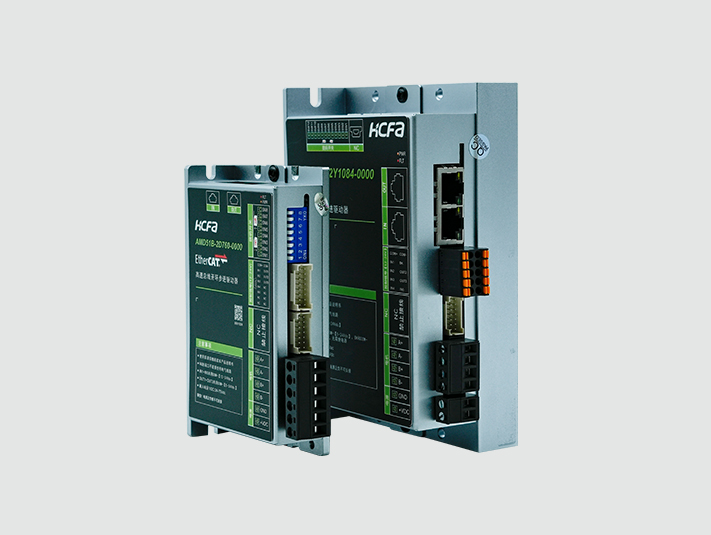

  • AMD-510B Ether CAT总线型开环步进系列

    控制方式:Ether CAT总线

    电压输入:DC 24-140 V,AC 20-100V

    电流峰值:8.4A

    电机适配:可适配57~110机座的电机



    特点:

    支持标准Ether CAT通信协议,最小同步周期250us

    通讯全隔离方案可靠、稳定,不掉线

    支持多种总线回零模式

    I/O功能总线可设定,5IN/3OUT

    支持拨码开关改变电机方向,简单易用

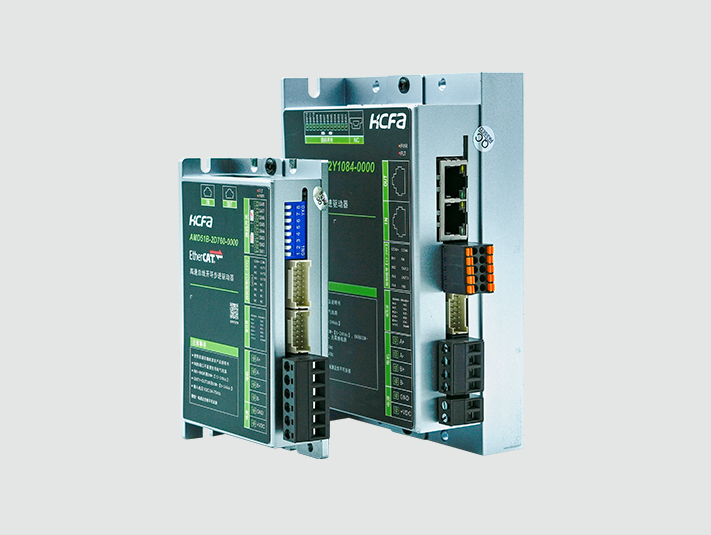

  • AMD-520B Ether CAT总线型闭环步进系列

    控制方式:Ether CAT总线

    电压输入:DC 24-140 V,AC 20-100V

    电流峰值:8.4A

    电机适配:可适配57~110机座的电机



    特点:

    全新闭环控制算法,运动控制更准确,不丢步

    支持1000线增量A,B,Z差分编码器,可选2500线和5000线支持多种总线回零模式

    支持多种回零模式,支持编码器Z信号回零

    电机振动噪音更低,运行更平稳

产品规格

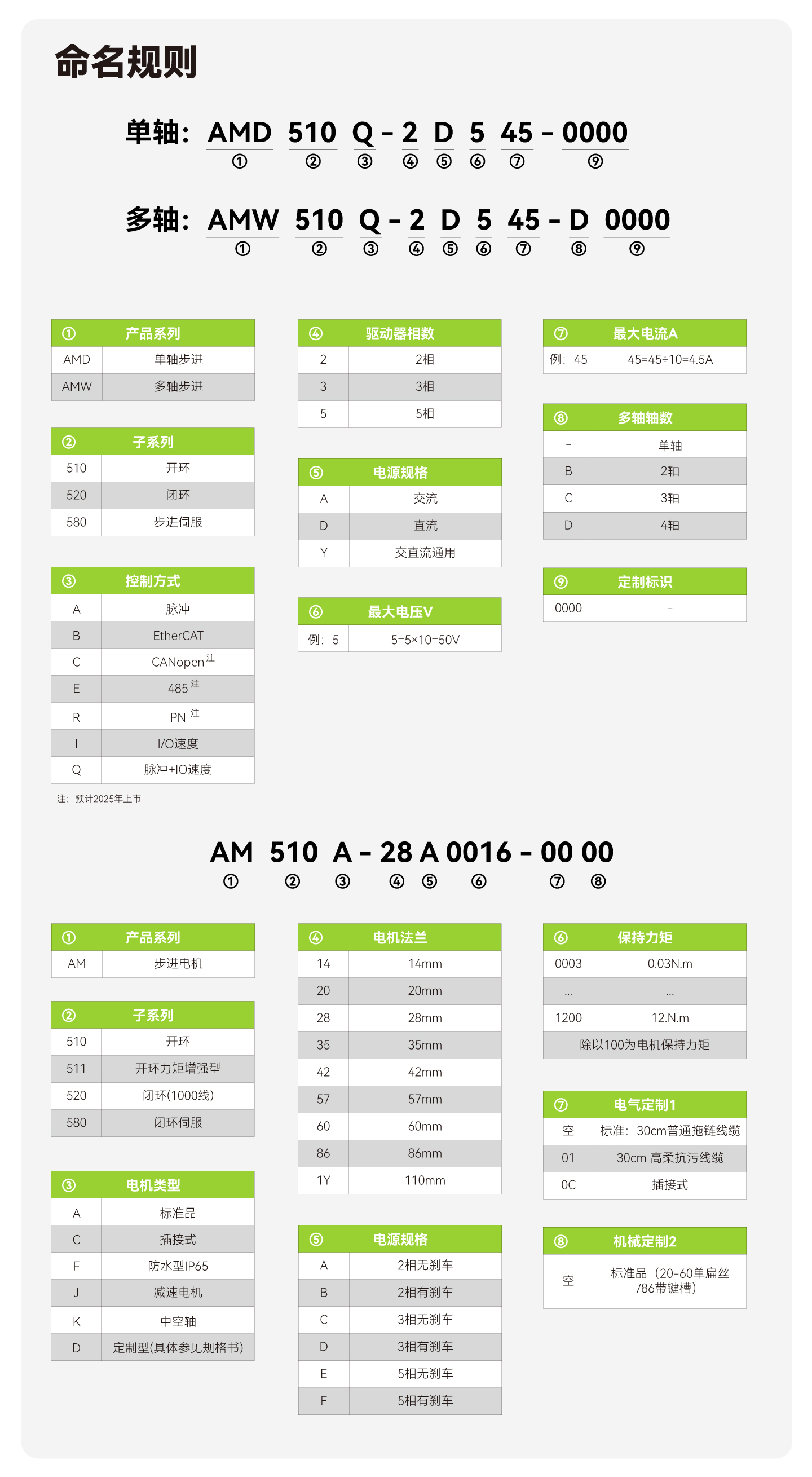

  • 命名规则

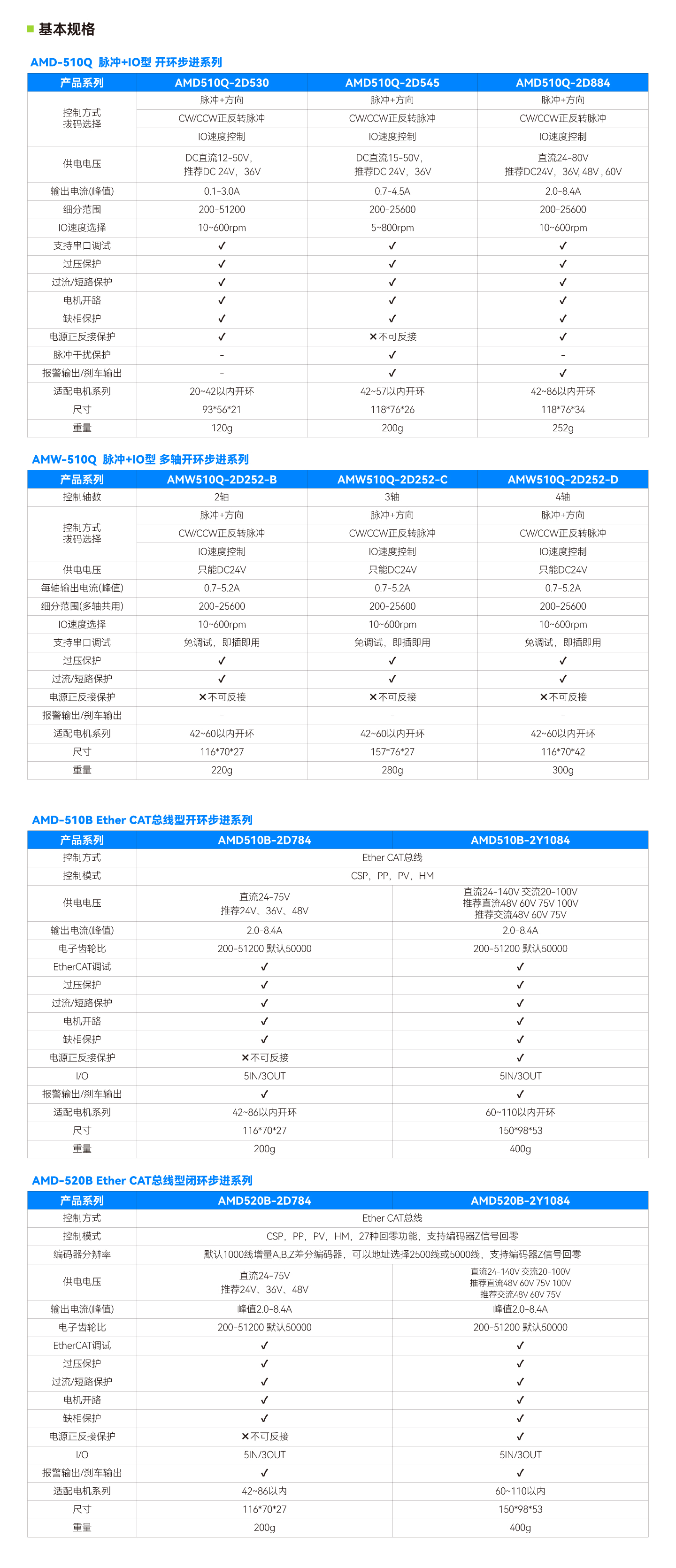

  • 基本规格

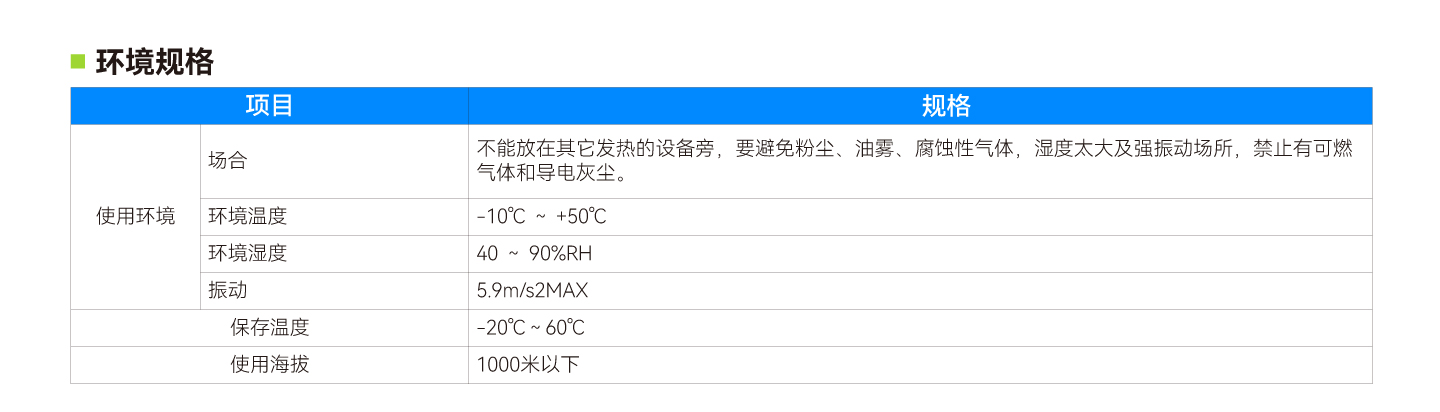

  • 环境规格

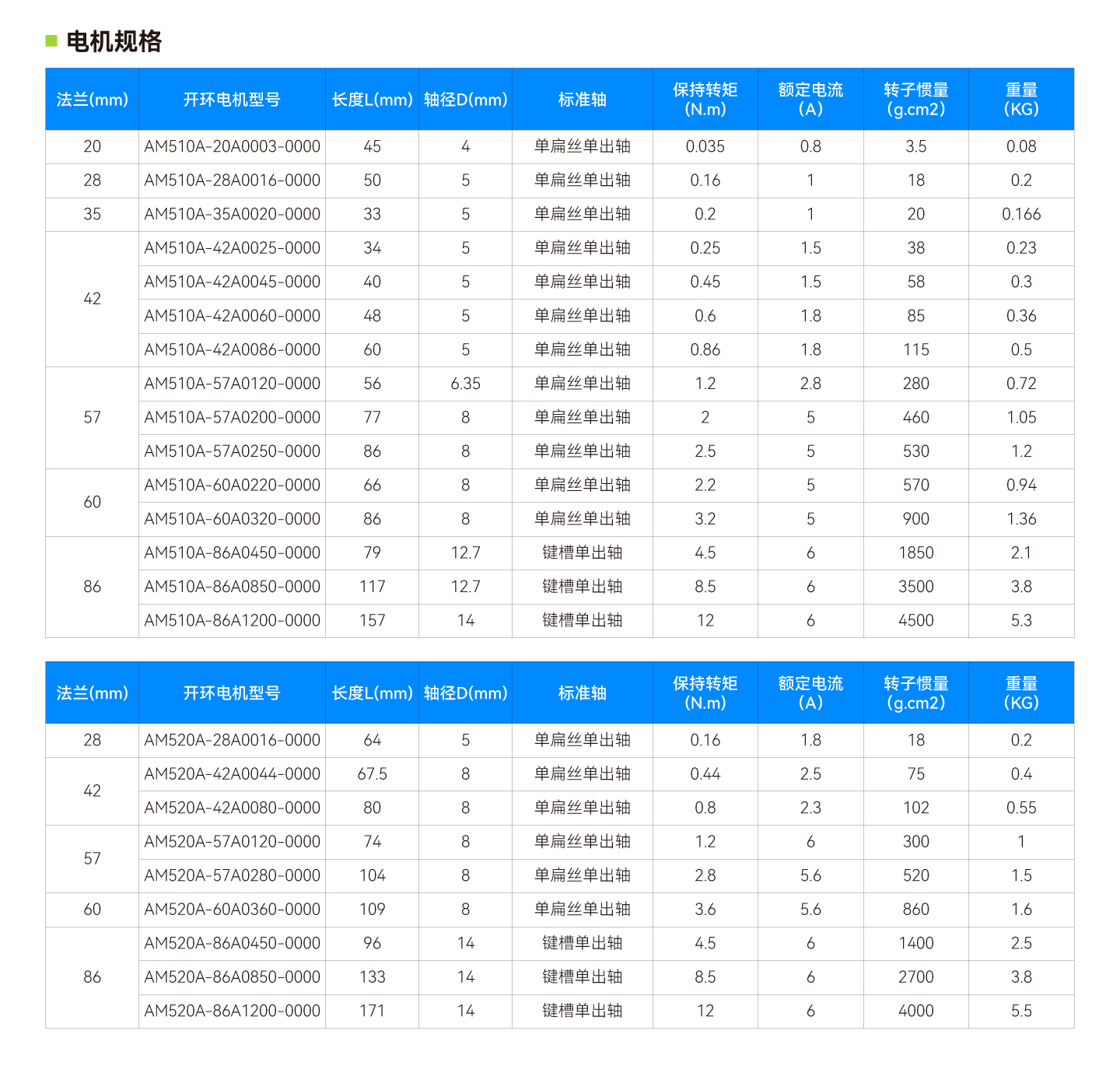

  • 电机规格

产品尺寸

资料下载

  • 样本
  • 说明书
  • 图纸
  • 其他
下载类型 名称 更新时间 操作
样本 AM步进系列样本2024年12月第三期 2024.12.25 下载
下载类型 名称 更新时间 操作
手册 AMD510B系列两相单轴开环EtherCAT总线步进驱动器用户手册V2.0 2024.12.13 下载
手册 AMD510Q脉冲-IO开环步进电机驱动器用户手册V2.0 2024.12.13 下载
手册 AMW510Q多合一系列步进驱动器用户手册V2.0 2024.12.13 下载
下载类型 名称 更新时间 操作
图纸 开环步进驱动器图纸(2D) 2024.09.05 下载
图纸 开环步进驱动器图纸(3D) 2024.09.05 下载
图纸 开环步进电机AM510A系列图纸(2D) 2024.09.05 下载
图纸 开环步进电机AM510A系列图纸(3D) 2024.09.05 下载
下载类型 名称 更新时间 操作
描述文件 AMD510B系列XML文件 2024.11.11 下载
