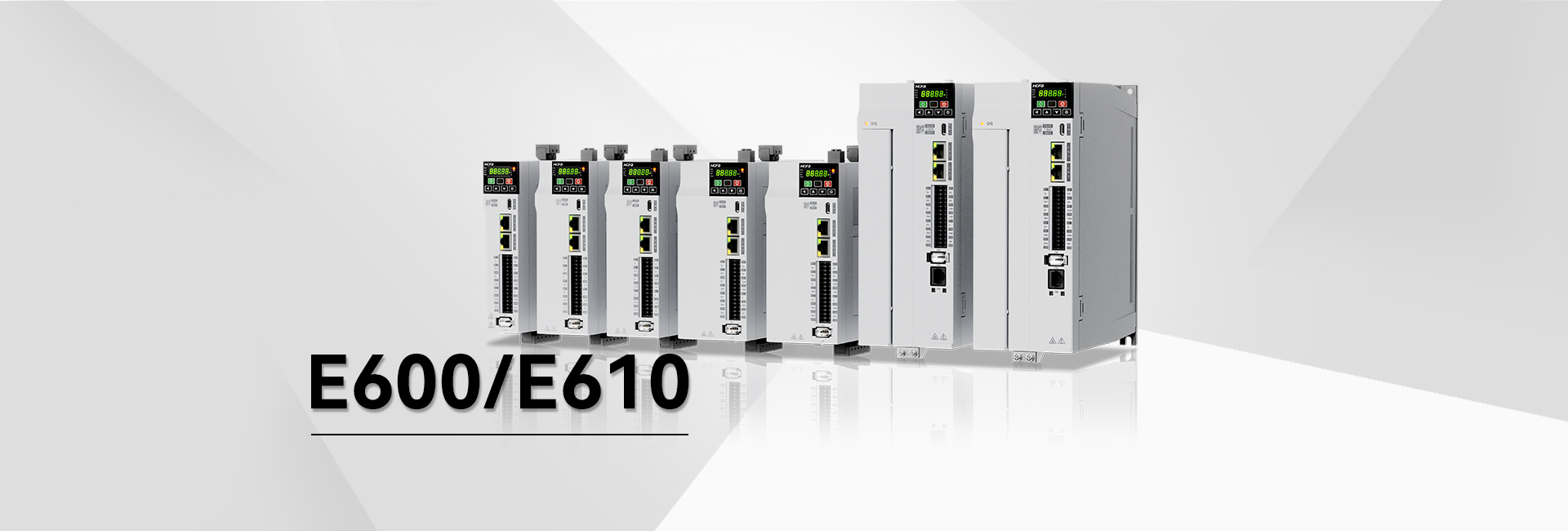

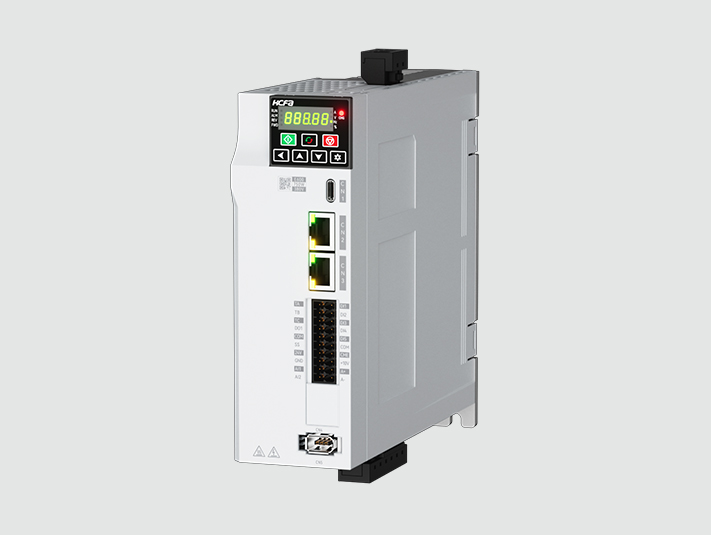

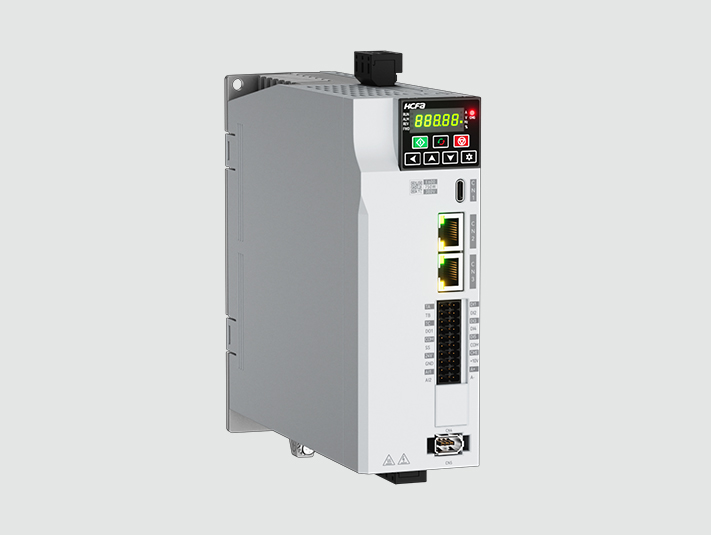

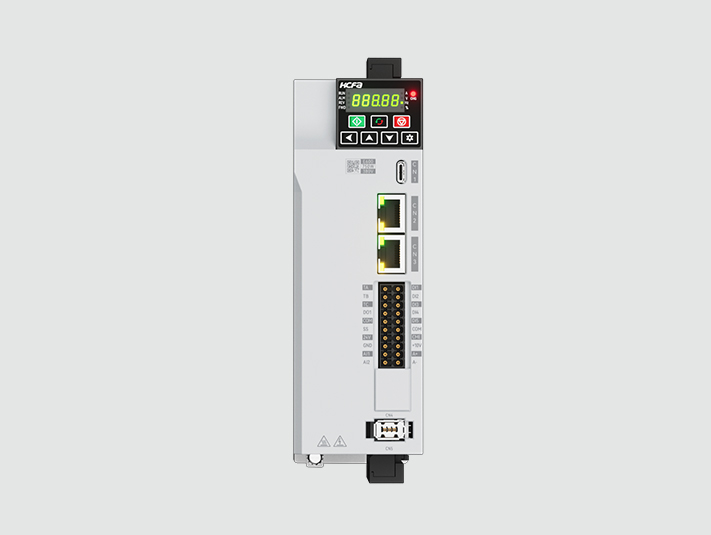

E600/E610系列

产品类型:变频器
电压规格:三相220V(兼容单相)、三相380V
功率覆盖:0.4KW-2.2KW三相220V)、0.4KW-22KW三相380V)

硬件接口:

E600——5路DI(包含1路高速输入),1路DO,一组继电器输出、2路模拟量输入,内建Modbus

E610——6路DI(包含2路高速输入),2路DO,一组继电器输出、2路模拟量输入、2路模拟量输出,内建Modbus、CANopen,支持STO

产品特点

  • 书本窄设计

    结构轻巧/高功率密度:与以往系列产品相比较,E600&E610在结构上更轻巧化,精细化

    并列式安装,节省空间资源:与传统式安装变频器产品相比较,E600&E610支持无缝隙并排安装,占地面积更小,可有效提升柜体使用效率

  • 安全高可靠

    STO功能:E610机型内置STO(Safe Torque Off)当危险发生时,系统触发变频器的基极封锁功能,以硬件的方式切断变频器输出,最快速度地停止设备运行,更可靠的来保护人和机器的安全;

    强化三防涂层:增强PCB板涂层,创新的冷却设计,保障产品生命周期健康稳定,提升单板耐环境能力,全面提高单板防护能力;

    独立风道:独立风道设计,风路短、阻力小、漏风少,散热效果大幅提升,有效降低变频器温升,运行更加稳定可靠;

    运行温度:在-10℃ ~ +60℃之间正常运行(50~60℃之间,温度每+5℃需降额10%)。

  • 便捷易使用

    插拔端子免接线设计:大容量接线,可适应各种接线要求,免螺丝设计,节省压接端子,节省作业时间;

    共DC节能:直流共母线模式,能量在多台之间共享,节省能量的同时减少对制动组件的需求,节省成本;

    上位机/外引键盘:搭配禾川变频上位机简化变频器调试步骤,节省调试时间,参数上下载功能更便于保存参数设置;LED/LCD外引键盘,可在机柜门开孔安装,不打开机柜门即可观察变频器运行状态等信息

  • 智能快组网

    蓝牙功能、物联网模块:支持蓝牙及无线组网,让同一区域内设备组网更加便捷高效。E610机型内建CANopen通讯,无需额外拓展通讯卡即可与PLC等上位机进行CANopen通讯

    远程IO功能:可将设备的传感器信号,直接接入变频器,并透过通讯上传至PLC或上位机,实现远程IO功能

  • 应用多场景

    宽电压范围:支持AC380V~AC480V(-15%~10%),宽电压输入范围,满足不同工况下的电源场景

    一机多能:内置行业特色功能,满足多行业及设备的使用需求

产品规格

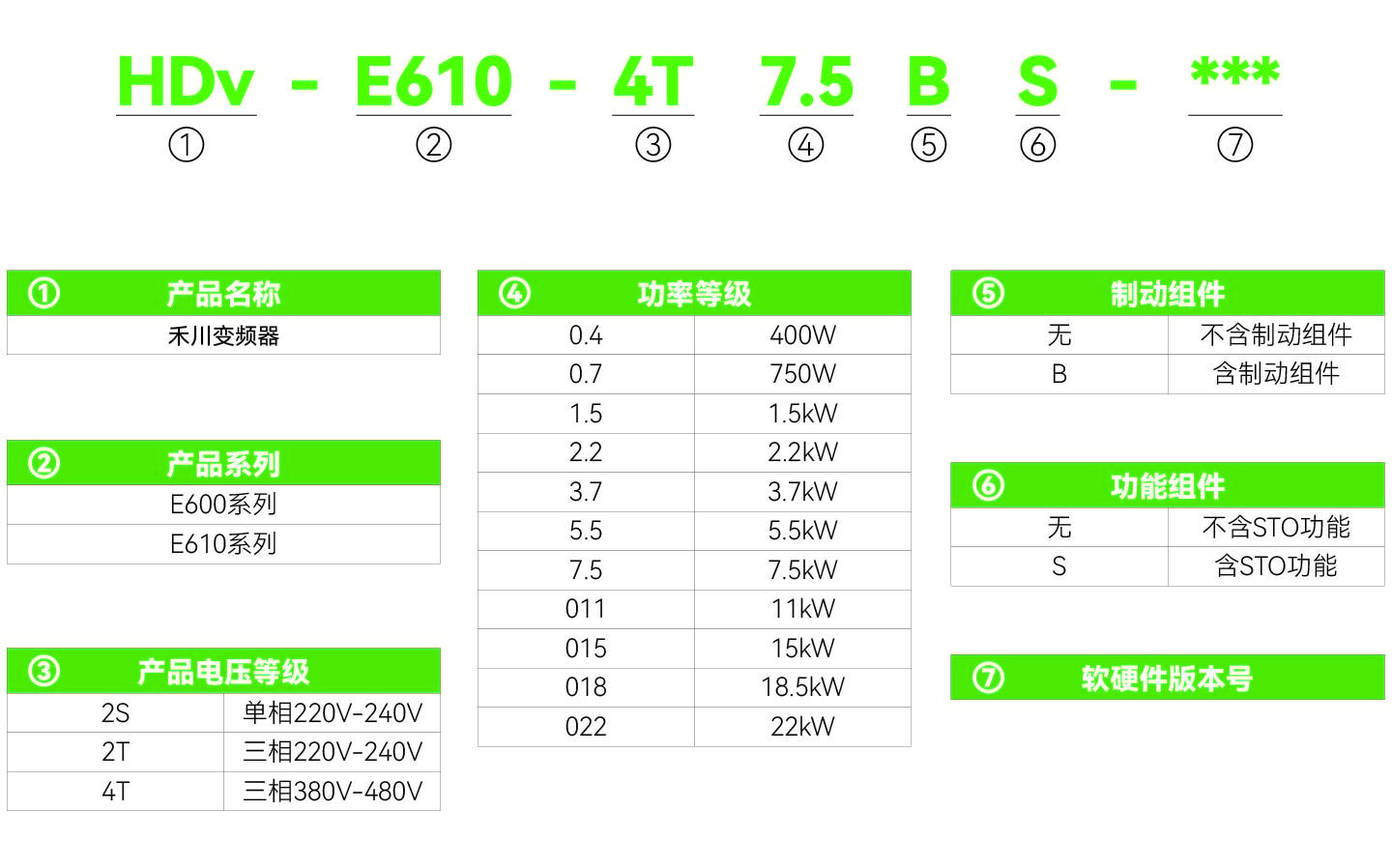

  • 命名规则

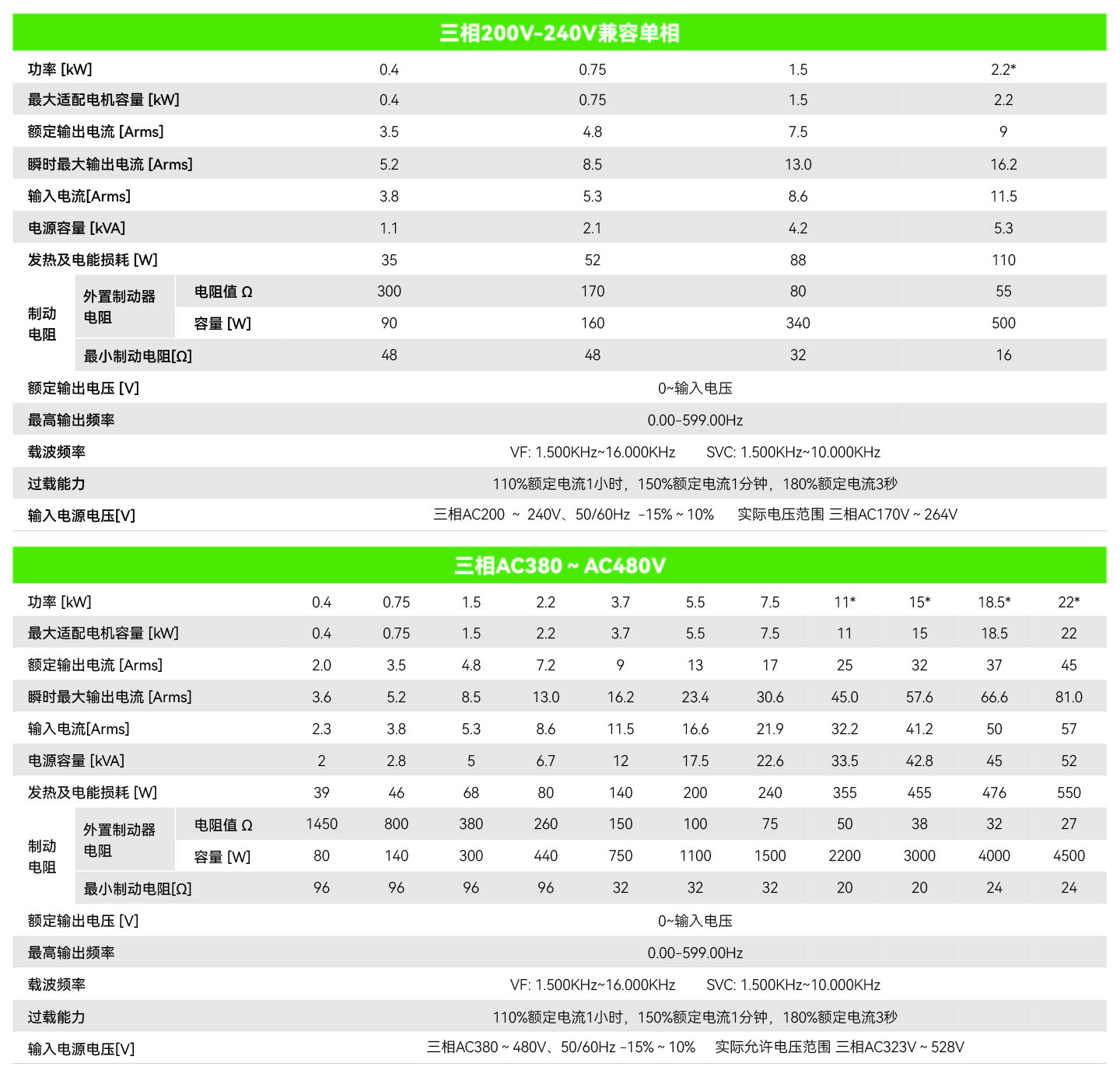

  • 技术规格

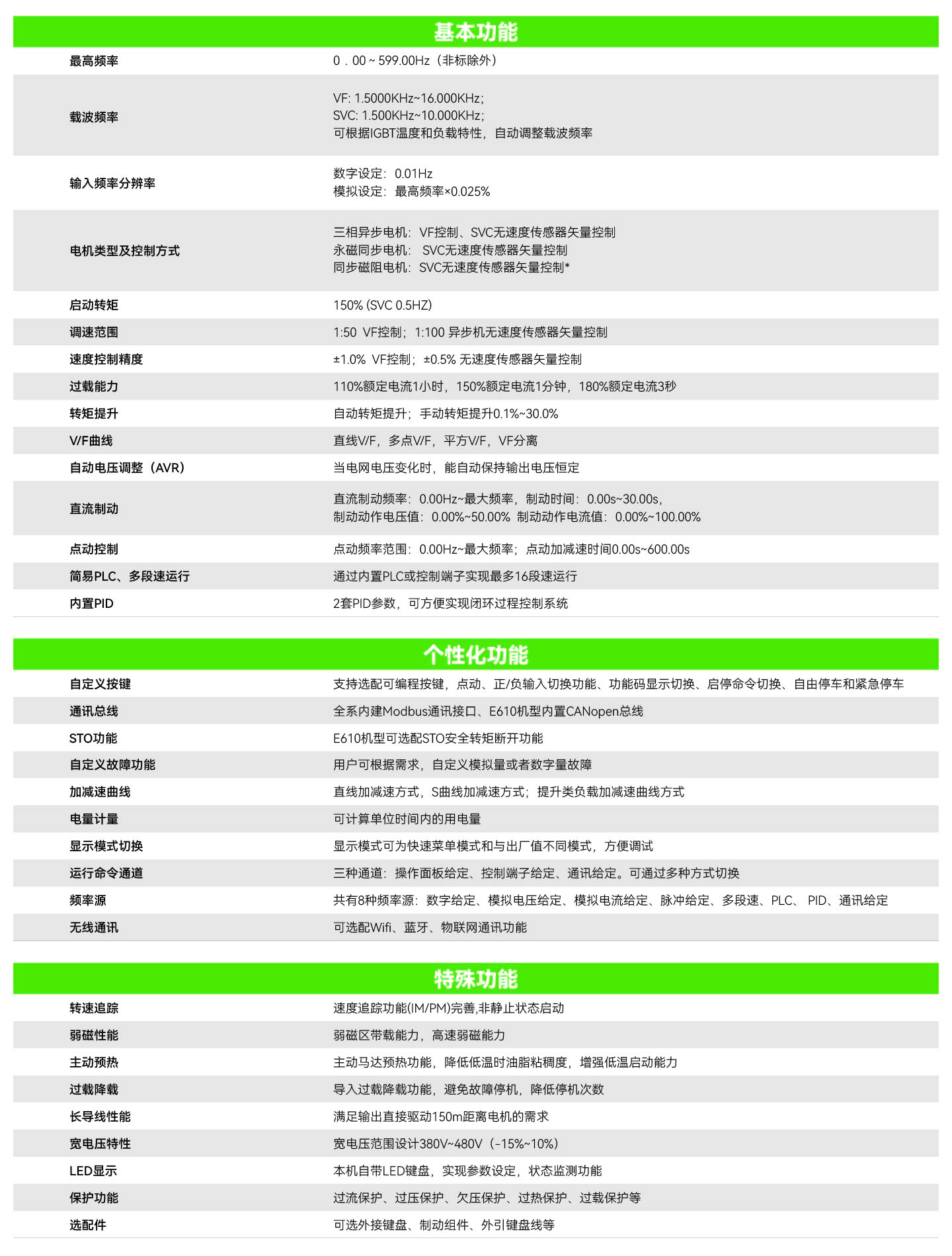

  • 性能规格

尺寸图

资料下载

  • 样本
  • 手册
  • 说明书
  • 图纸
  • 软件
  • 其他
下载类型 名称 更新时间 操作
样本 E600系列变频器样本2024年2月第二期 2024.03.21 下载
下载类型 名称 更新时间 操作
下载类型 名称 更新时间 操作
说明书 HDv-E600/610系列变频器说明书 2024.05.22 下载
下载类型 名称 更新时间 操作
工业传动图纸 E600系列变频器 图纸(2D) 2024.01.08 下载
工业传动图纸 E600系列变频器 图纸(3D) 2024.01.08 下载
下载类型 名称 更新时间 操作
下载类型 名称 更新时间 操作
CE证书 E6xx系列变频器 2024.05.29 下载
