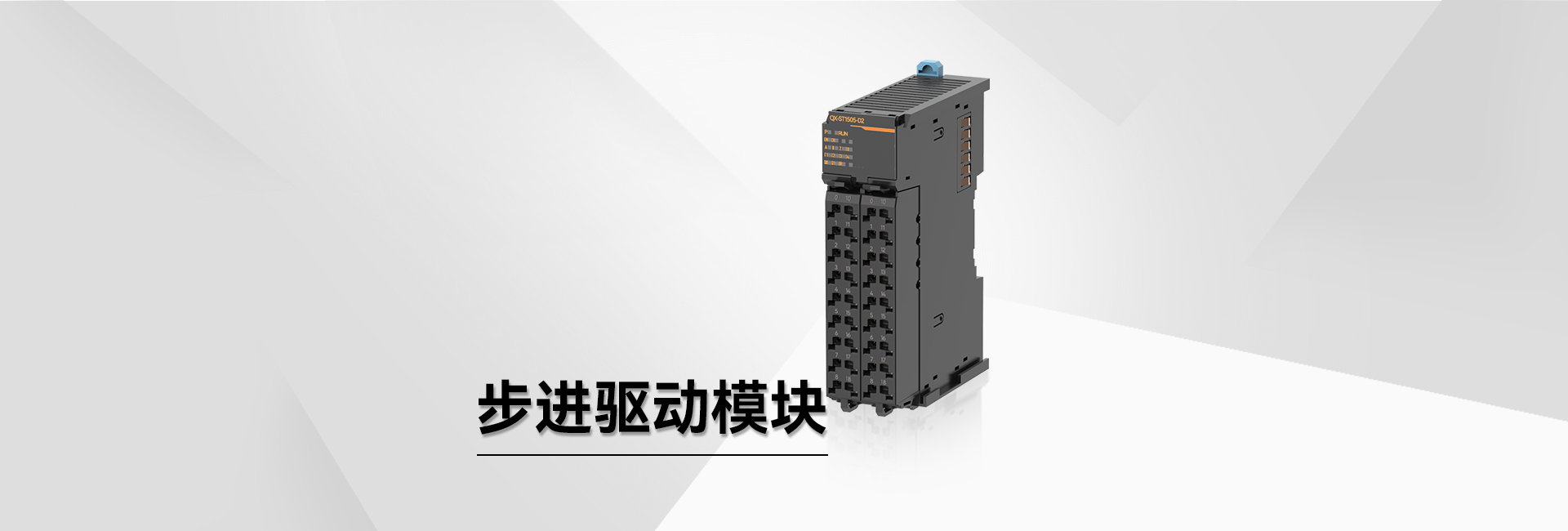

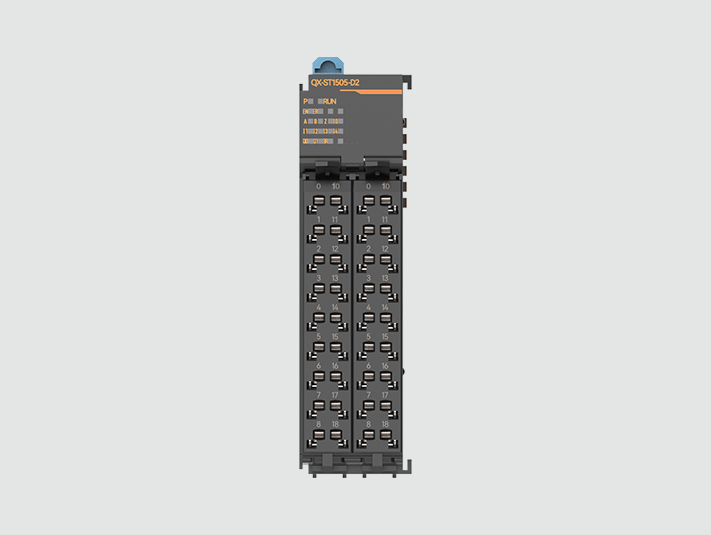

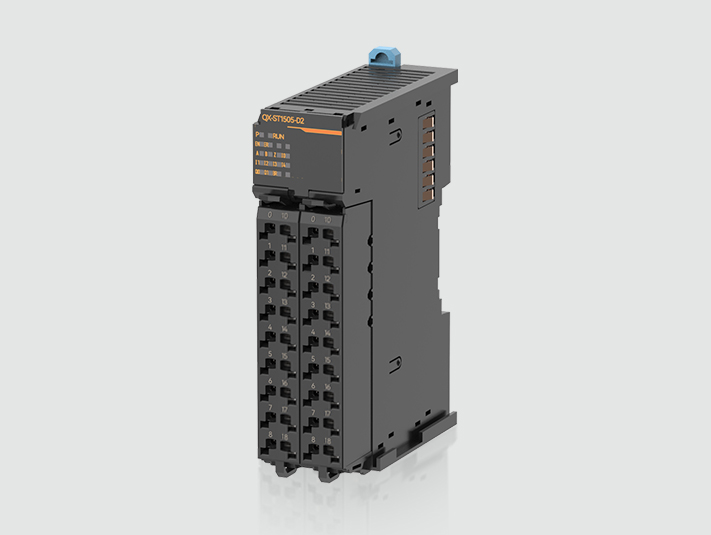

步进驱动模块-D2

产品系列：Q系列远程扩展模块

模块类型：步进驱动模块

通道数：单轴

电机控制模式：PP、PV、CSP、Homing

最大输出电流：最大不超过5A（峰值）

输入电源电压：20/50V

产品特点

产品规格

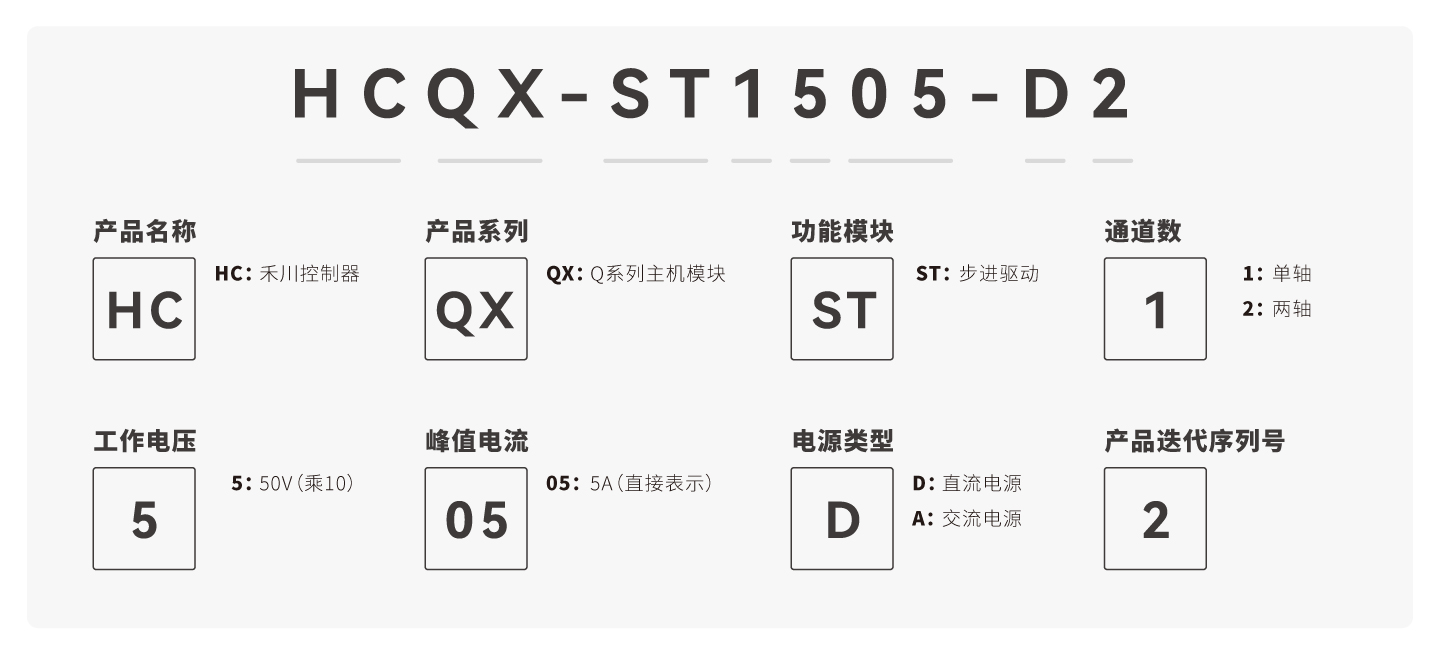

  • 命名规则

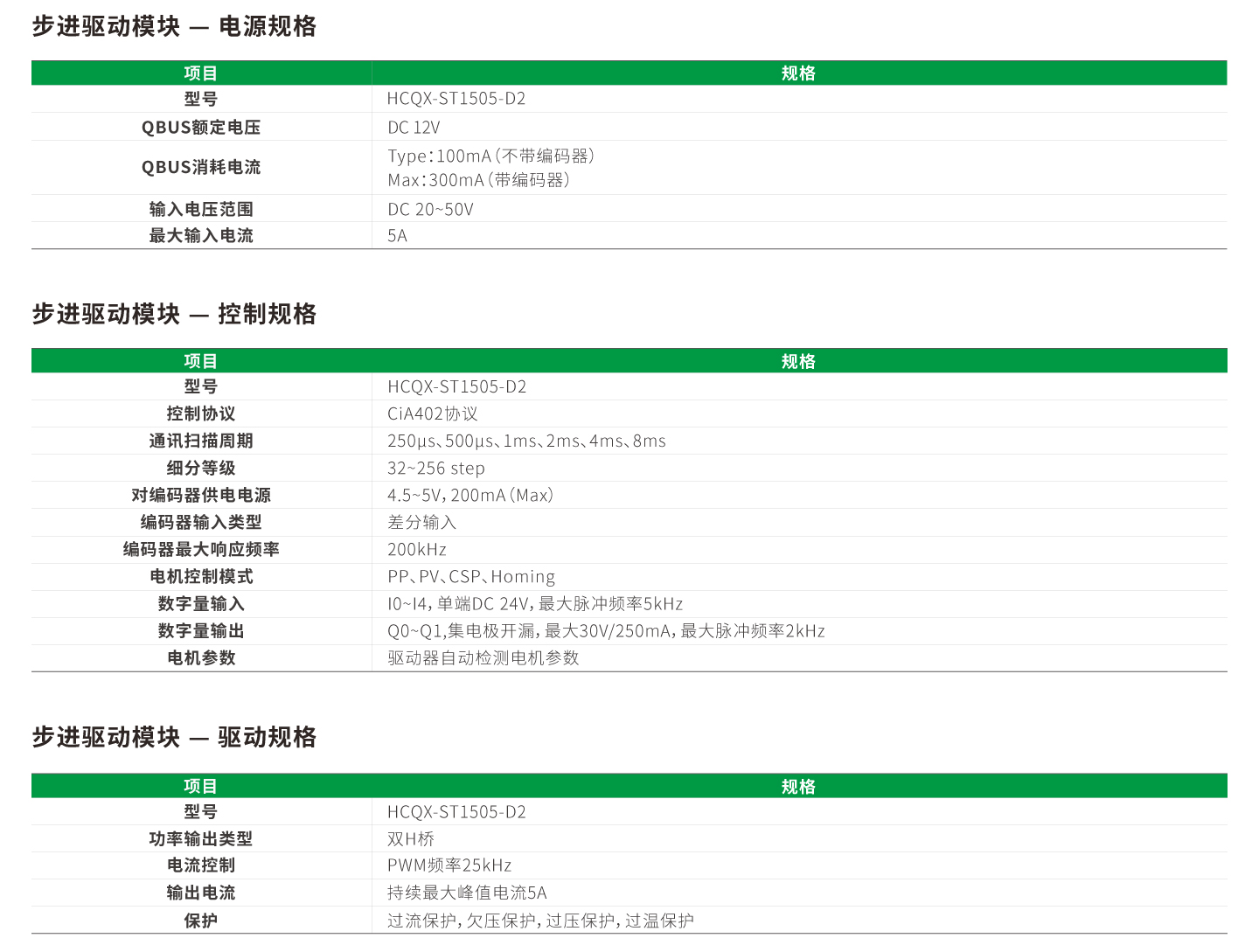

  • 性能规格

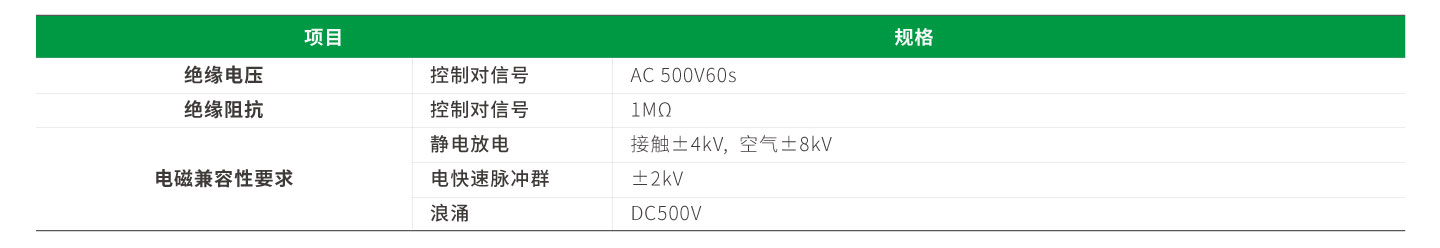

  • 系统电气规格

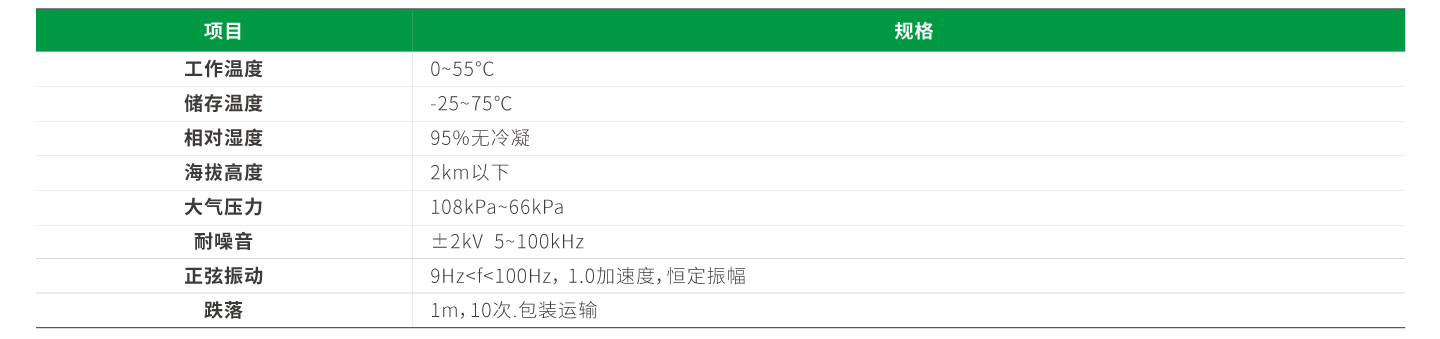

  • 环境规格

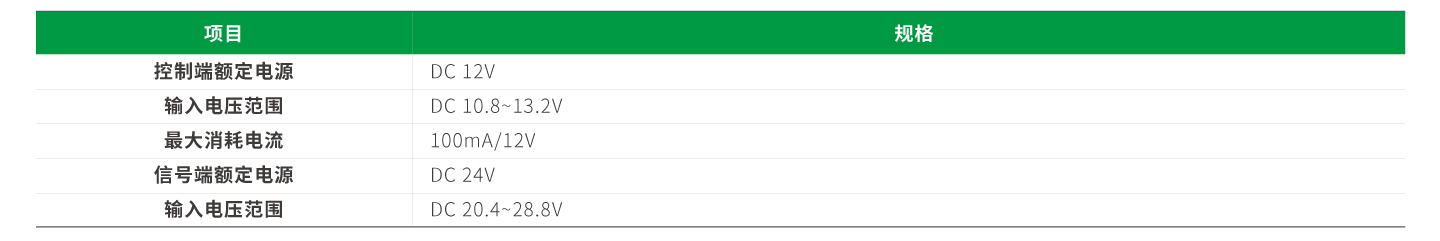

  • IO/特殊模块电源规格

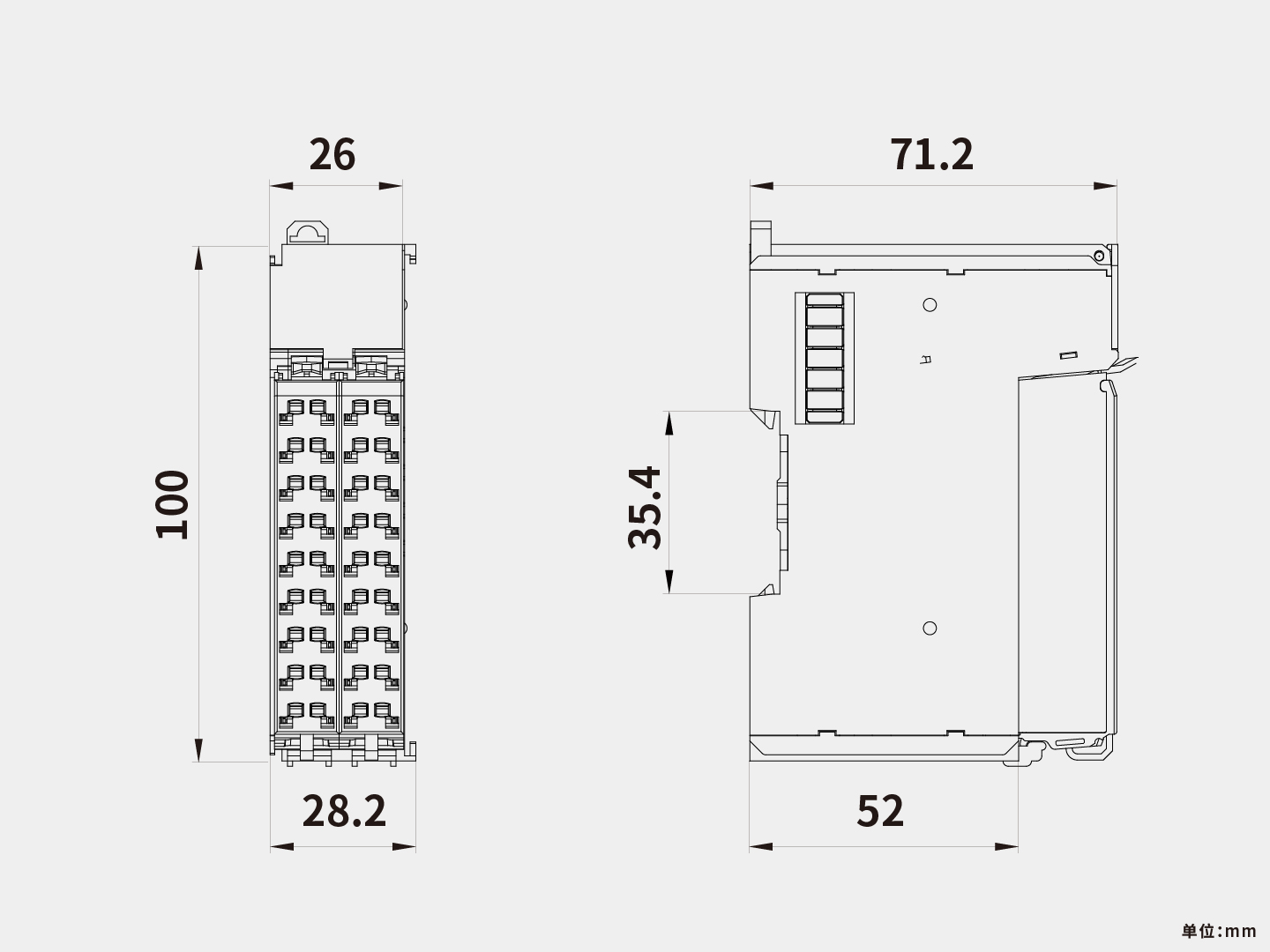

产品尺寸


资料下载

  • 样本
  • 手册
  • 说明书
  • 图纸
  • 软件
  • 其他
下载类型 名称 更新时间 操作
样本 控制产品样本2022年7月第八期 2022.08.05 下载
下载类型 名称 更新时间 操作
下载类型 名称 更新时间 操作
说明书 Q系列步进驱动模块说明书V1.4 2023.04.20 下载
说明书 Q系列步进驱动模块说明书V1.3(EN) 2023.04.20 下载
下载类型 名称 更新时间 操作
图纸 QX 扩展模块 图纸（3D） 2023.04.20 下载
图纸 QX 扩展模块 图纸（2D） 2023.04.20 下载
下载类型 名称 更新时间 操作
下载类型 名称 更新时间 操作
描述文件 Q系列整体及扩展模块 2023.09.22 下载
