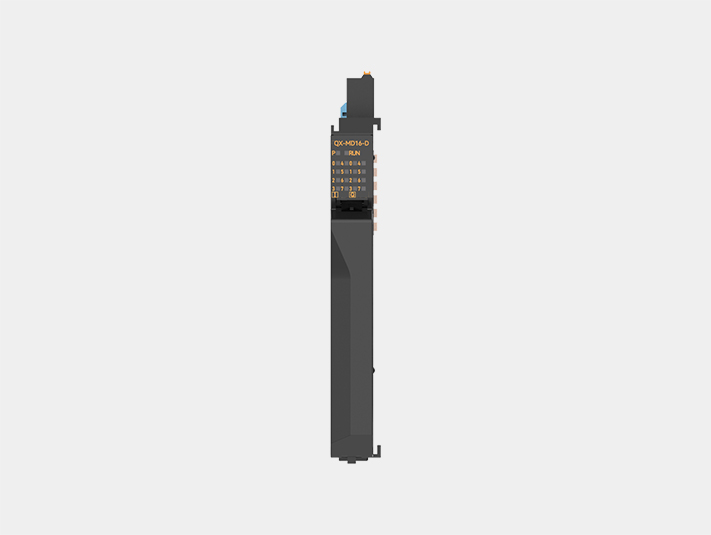

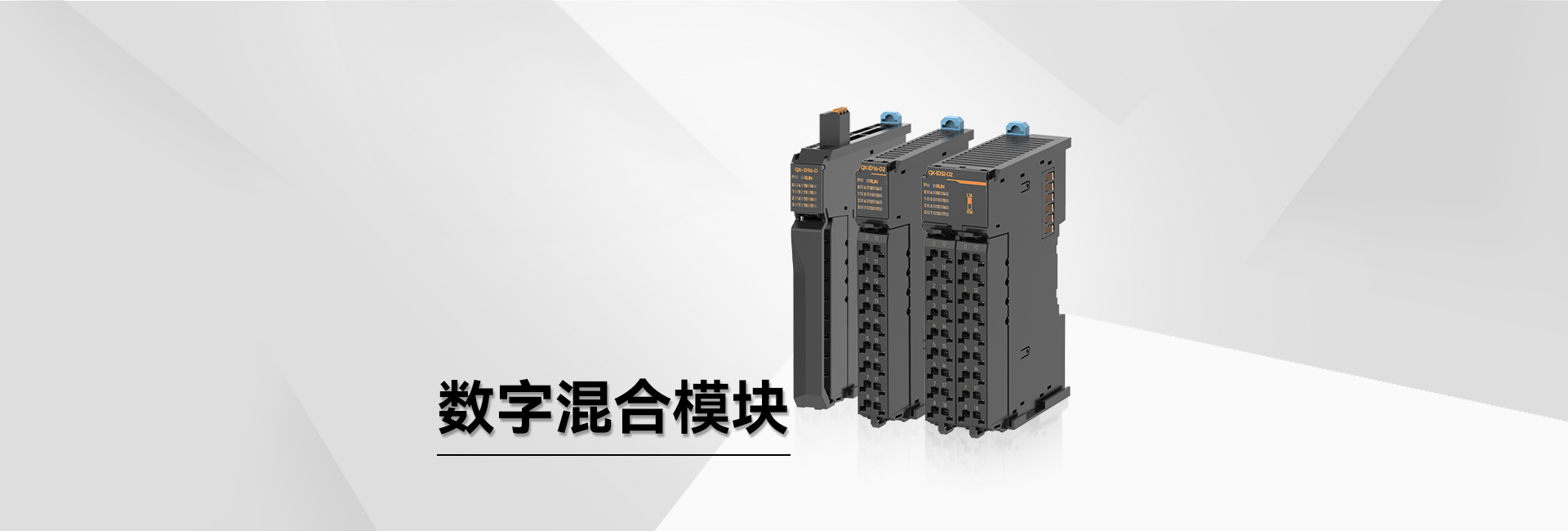

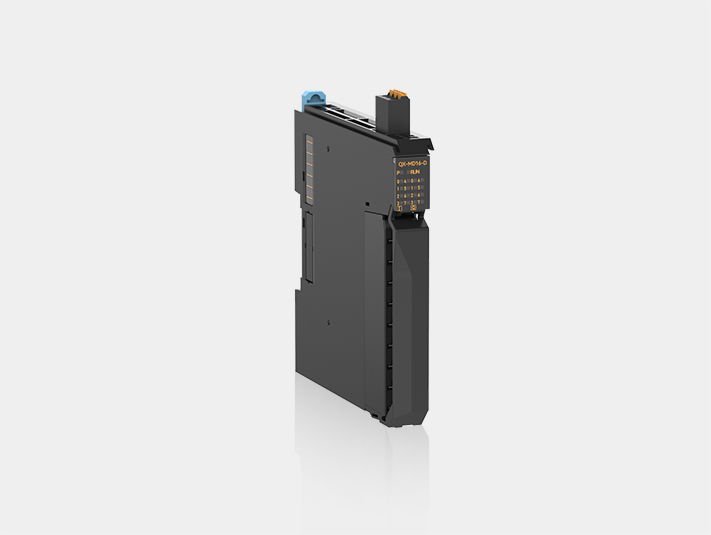

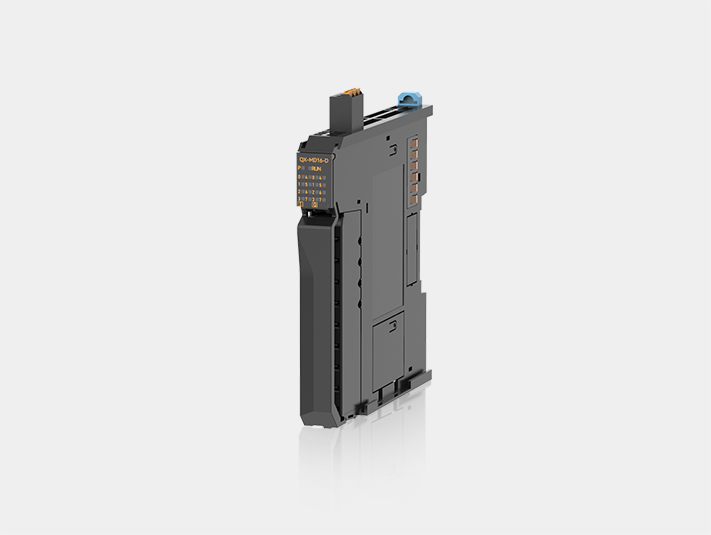

数字量混合模块-D2

产品系列：Q系列远程扩展模块

模块类型：数字量模块

通道数：16/32通道

型号：HCQX-MD16-D2*、HCQX-MD16-D、HCQX-MD32-D2*

输入类型：兼容NPN和PNP

输出类型：NPN

产品特点

产品规格

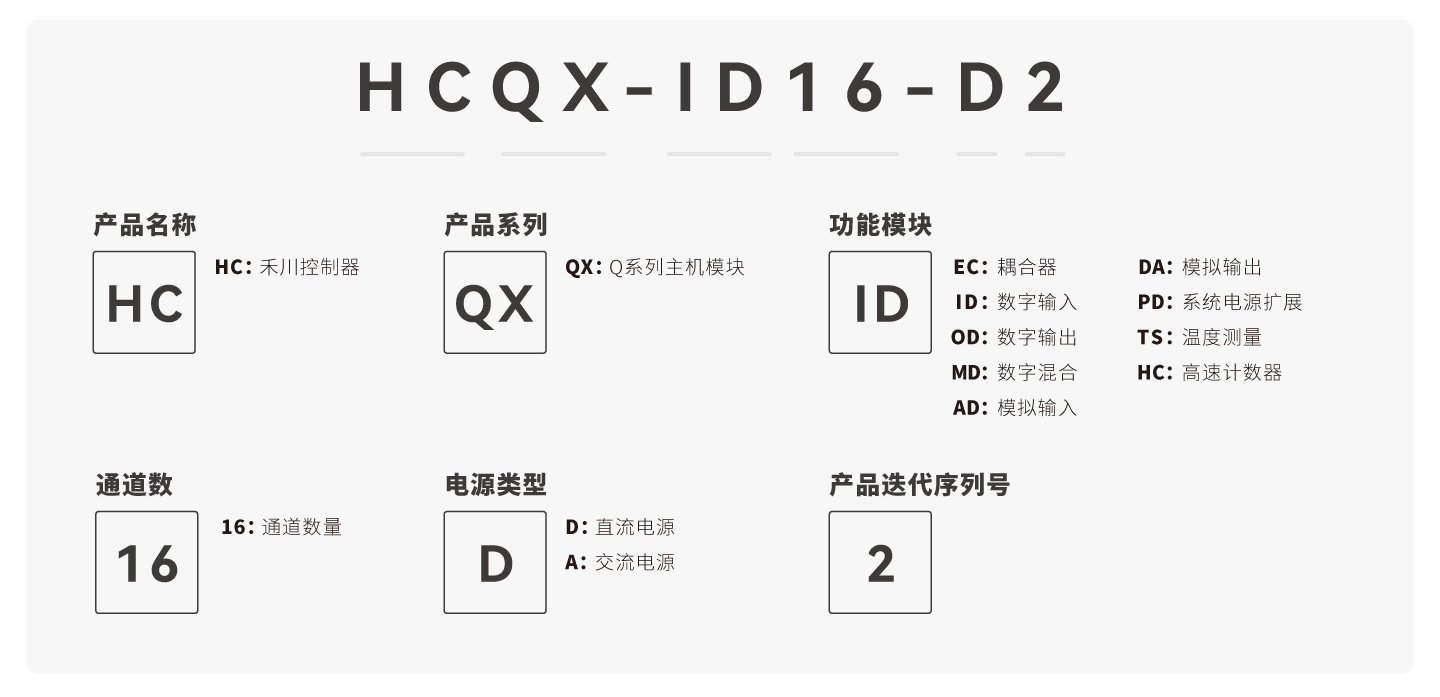

  • 命名规则

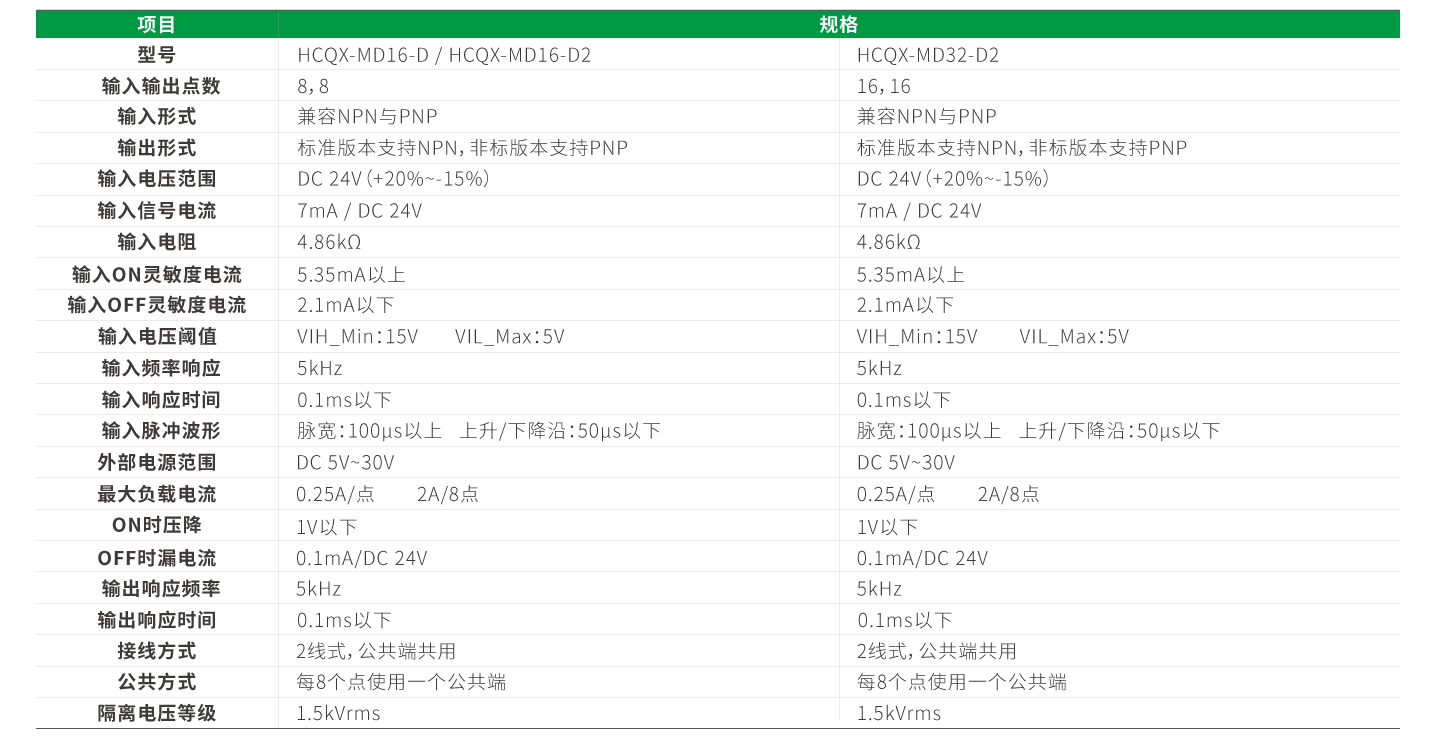

  • 性能规格

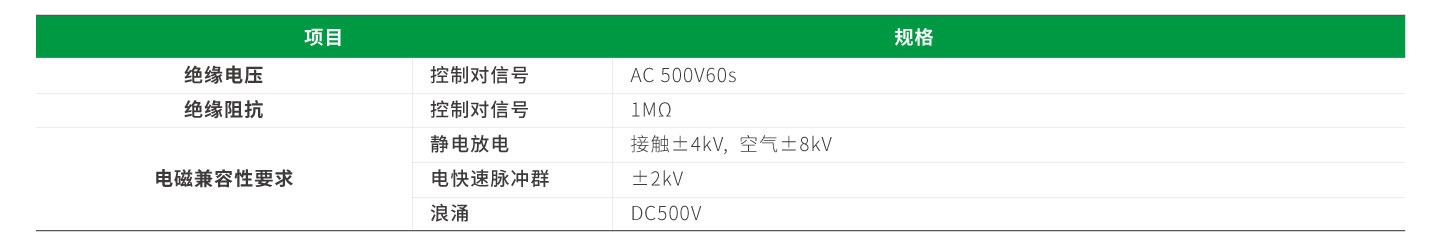

  • 系统电气规格

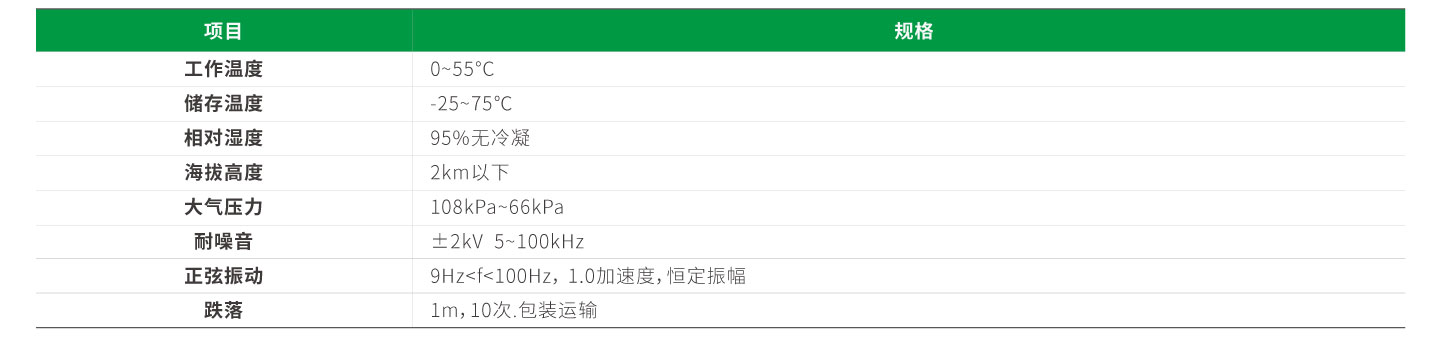

  • 环境规格
  • IO/特殊模块电源规格

产品尺寸

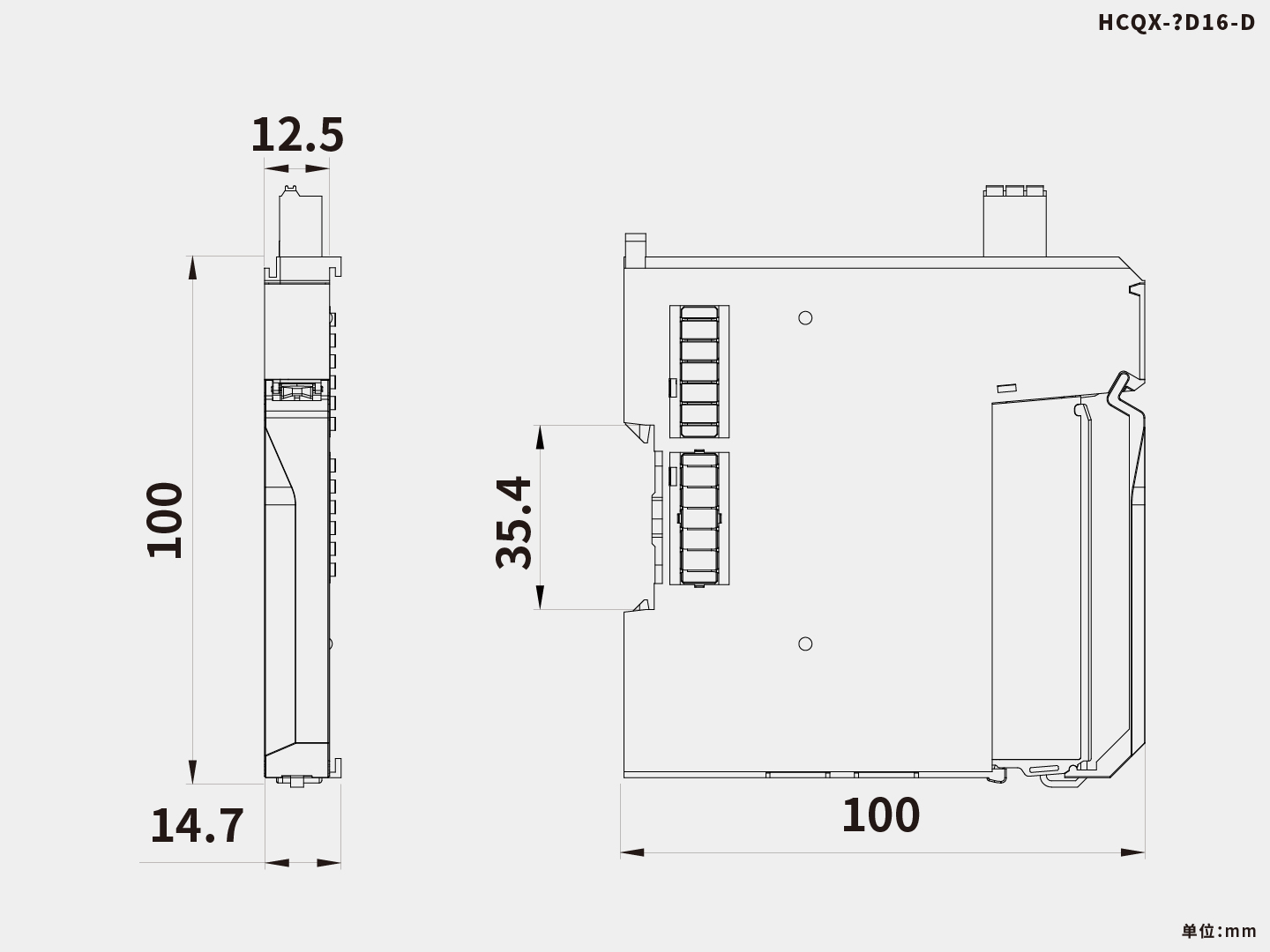

D16-D

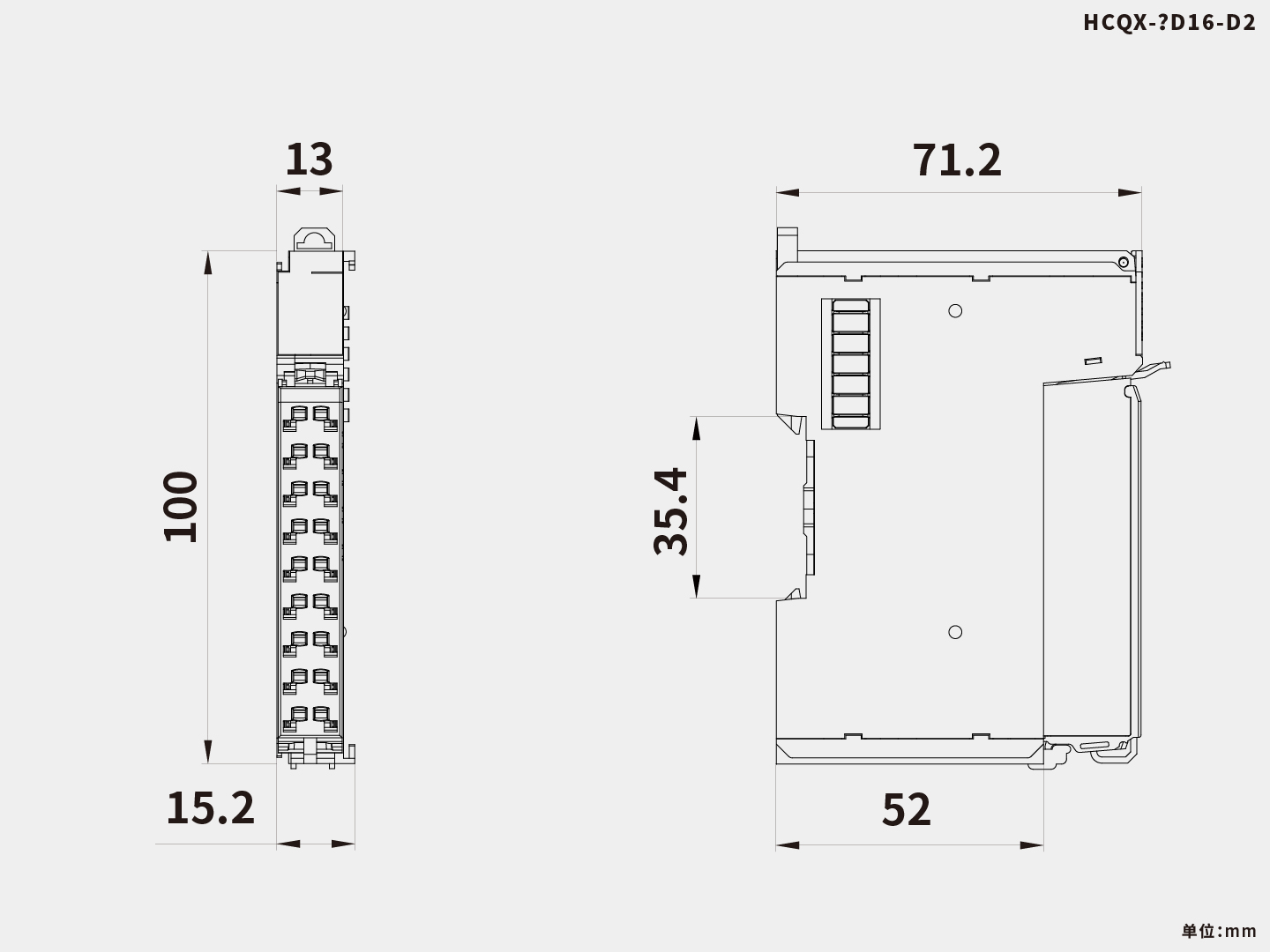

D16-D2

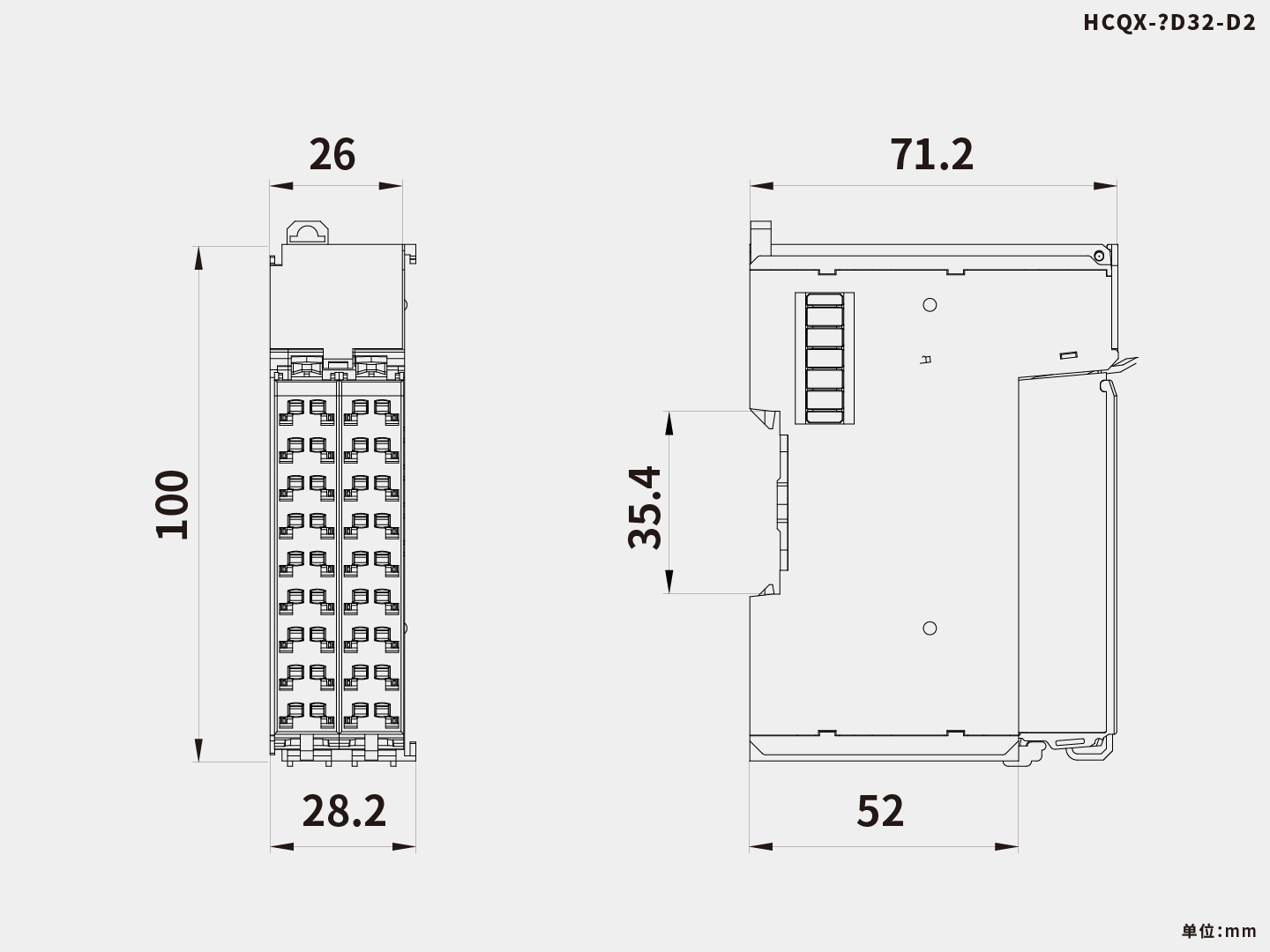

D32-D2

资料下载

  • 样本
  • 手册
  • 说明书
  • 图纸
  • 软件
  • 其他
下载类型 名称 更新时间 操作
样本 控制产品样本2022年7月第八期 2024.07.01 下载
下载类型 名称 更新时间 操作
下载类型 名称 更新时间 操作
说明书 HCQX系列数字量模块说明书V3.4（D及D2版本） 2023.04.20 下载
说明书 HCQXC系列数字量模块说明书V1.1（牛角端子） 2023.04.20 下载
说明书 HCQX系列数字量模块说明书V2.1（D2版本）-EN 2023.04.20 下载
下载类型 名称 更新时间 操作
图纸 QX 扩展模块 图纸（3D） 2023.04.20 下载
图纸 QX 扩展模块 图纸（2D） 2023.04.20 下载
下载类型 名称 更新时间 操作
下载类型 名称 更新时间 操作
描述文件 Q系列整体及扩展模块 2024.10.16 下载
