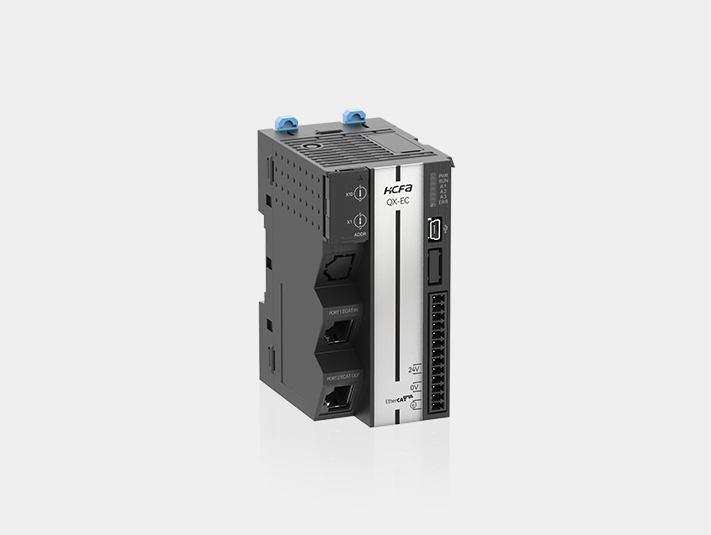

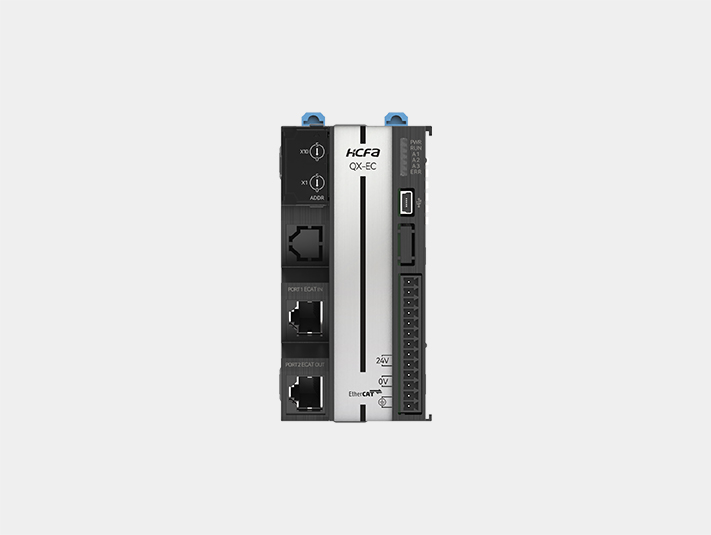

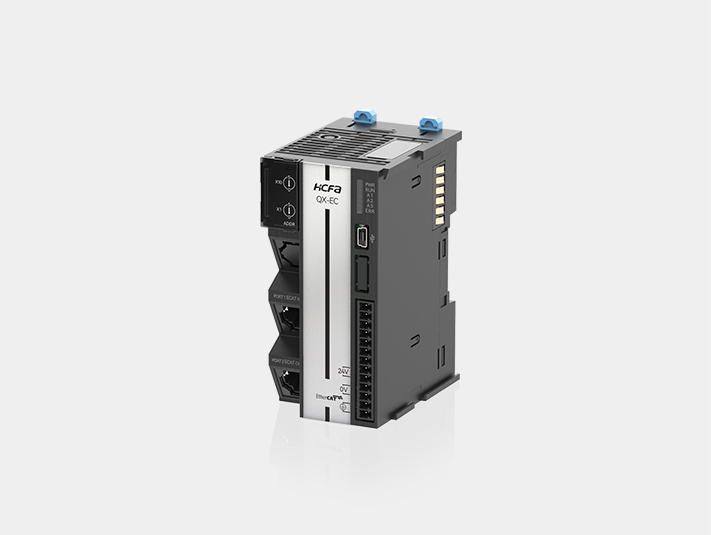

耦合器模块

产品系列:Q系列远程扩展模块

模块类型:EC耦合器模块

模块作用:EtherCAT 耦合器是现场总线级 EtherCAT 协议与EtherCAT 端子模块之间的连接。耦合器将传输的电报从以太网100BASE-TX转换为 Q-bus信号表示。

输出规格: 12V 16V

产品特点

  • 2 x RJ45接口;上层以太网接口用于将耦合器连接到网络,下层以太网接口用于连接其他EtherCAT设备。此外,EtherCAT 结点或 EtherCAT 扩展可用于扩展或设置线型或星型拓扑。

  • 最大连接距离:100m

  • 系统配置灵活,从站数量可达65535

产品规格

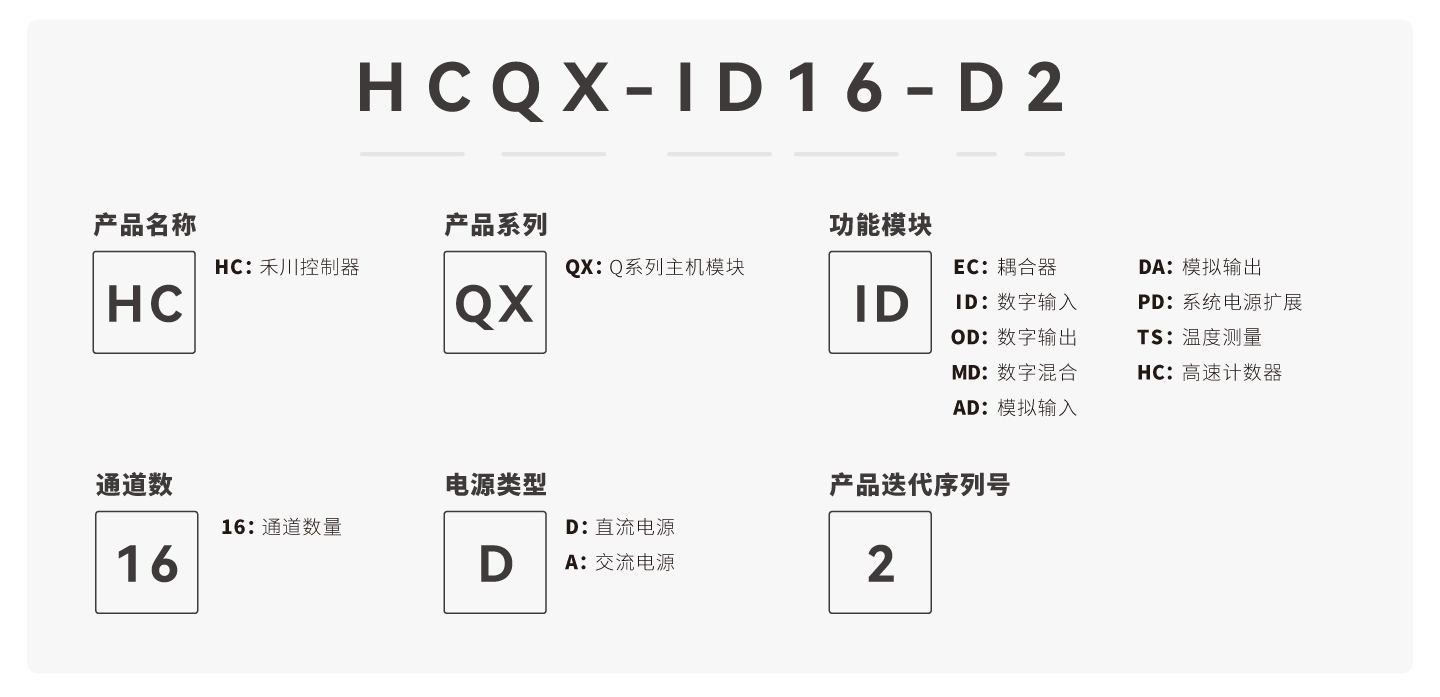

  • 命名规则

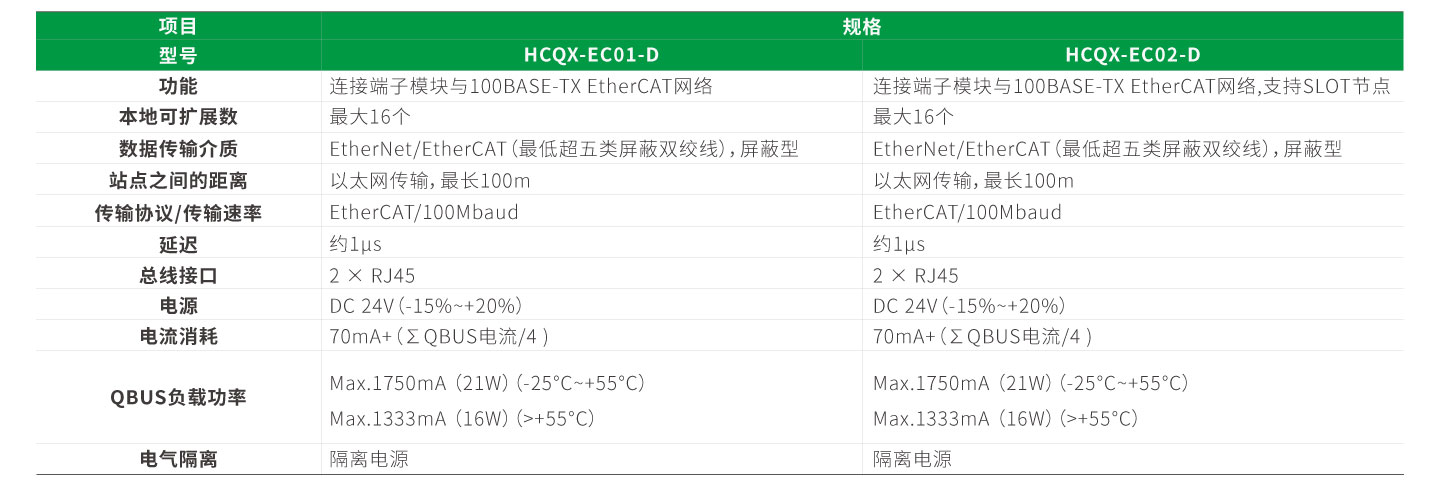

  • 性能规格
  • 系统电气规格

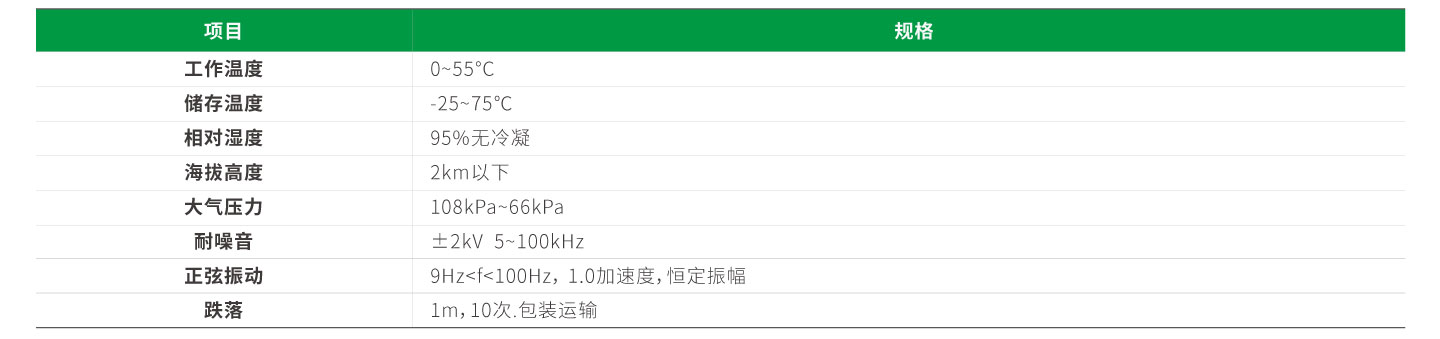

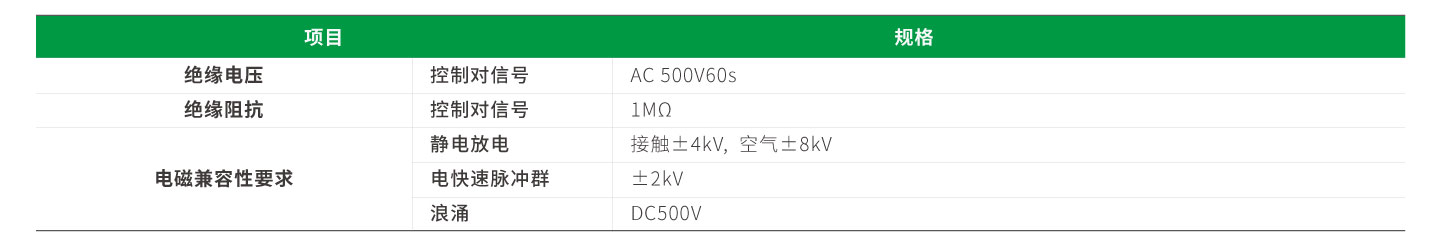

  • 环境规格

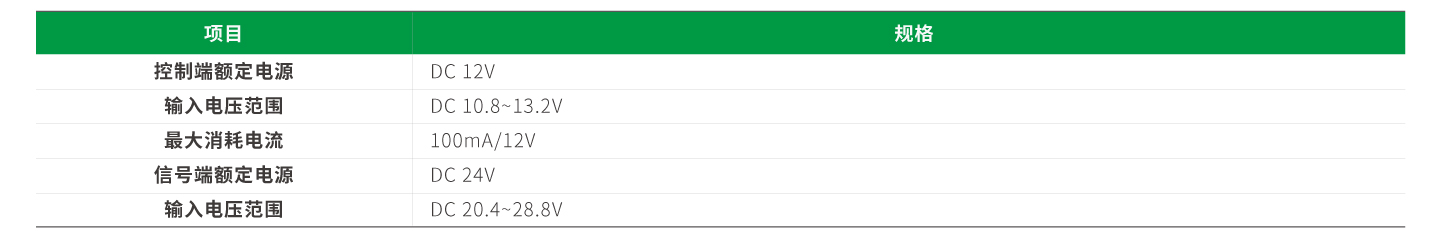

  • IO/特殊模块电源规格

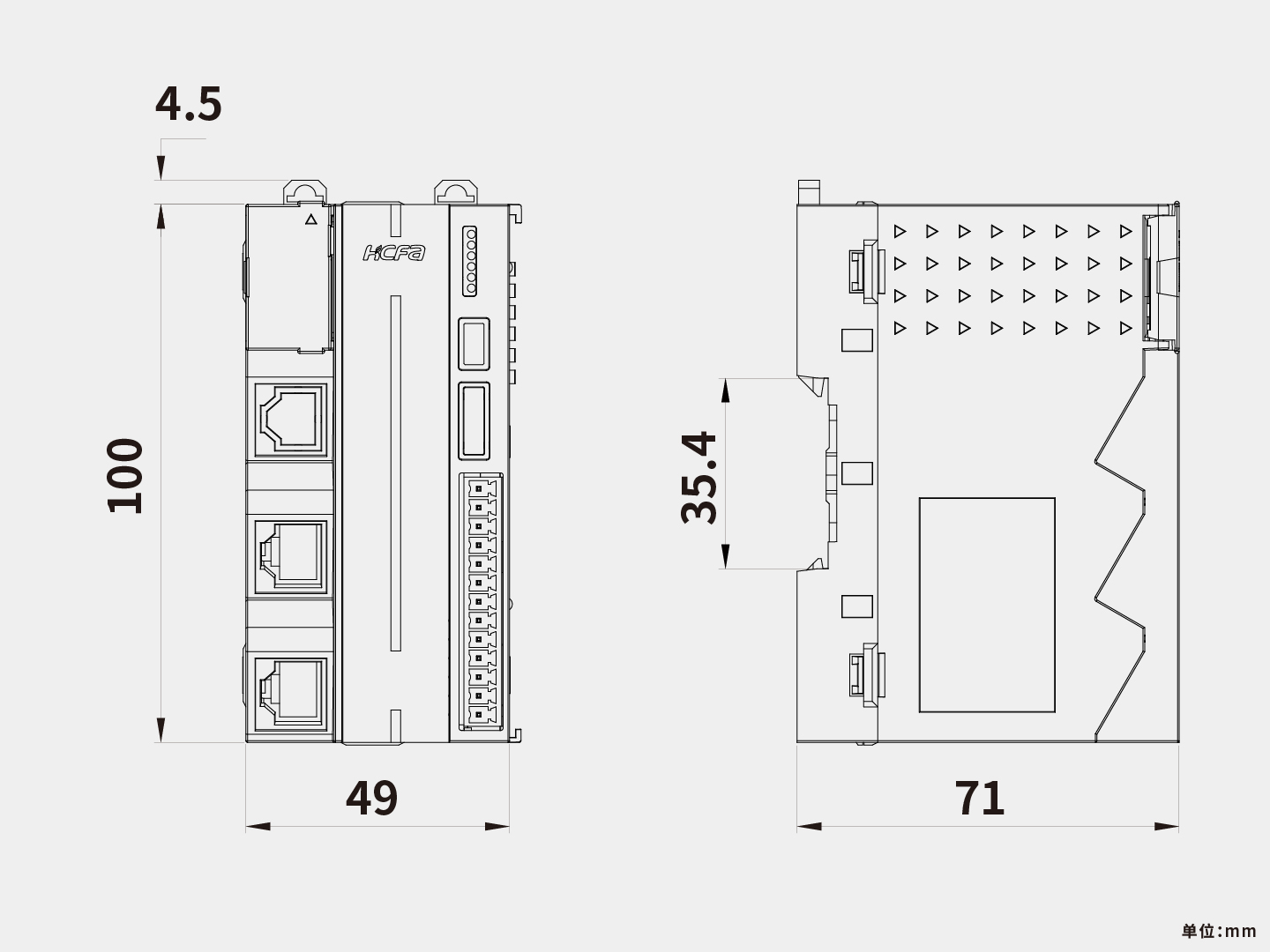

产品尺寸
