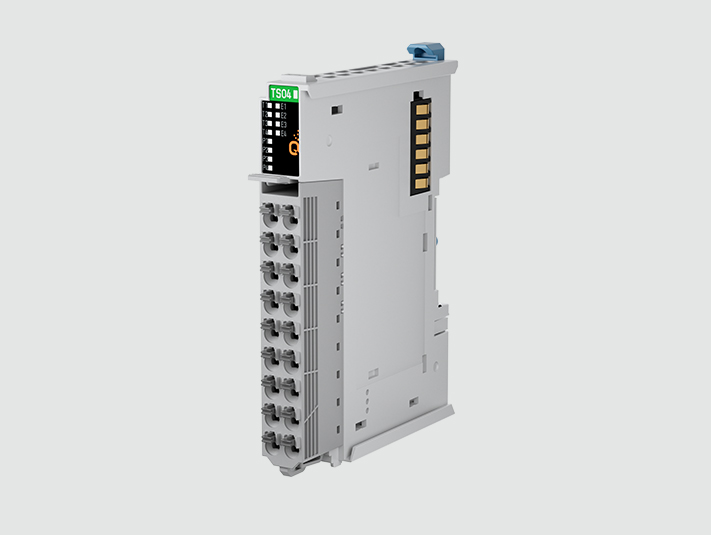

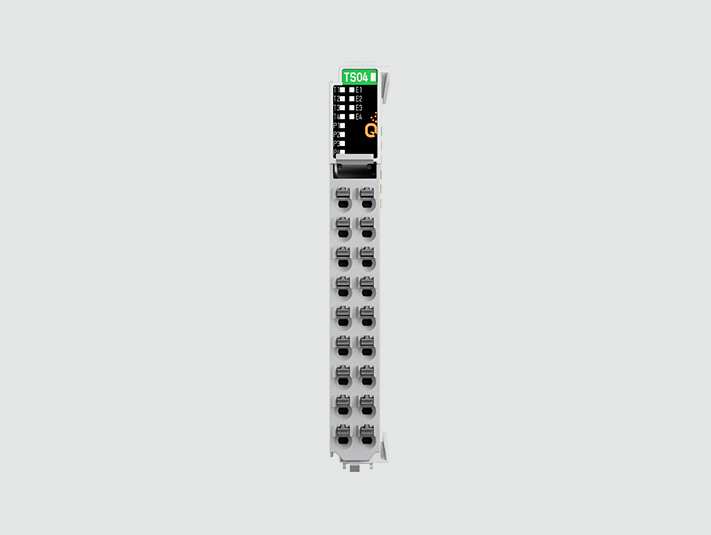

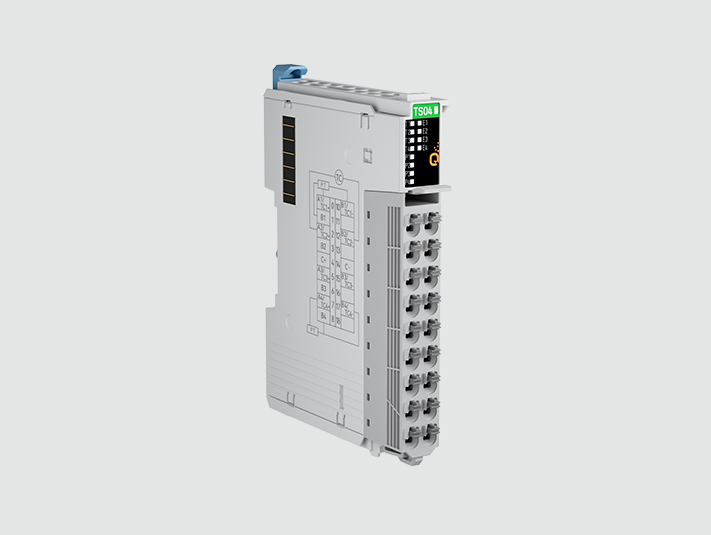

温度测量模块

· 产品系列:QX-D4系列新一代扩展IO
· 模块类型:温度测量模块
· 通道数:4通道
· 信号电压:热电偶:K,J,E,T,N,B,R,S(默认为 K 型)
                 热电阻:PT100,PT1000,Ni100,Ni1000(默认 PT100)三线制

产品特点

  • 精确灵敏

    TC:全温0~55℃:总量程*(±0.1 %)± 4℃(最大冷端误差4摄氏度)

    PT:全温0~55℃:±0.5℃

  • 安全可靠

    支持超限检测、断线检测,安全有保障

  • 超薄外型

    薄至13mm,节省空间,极大地降低了空间成本

  • 可拆卸端子

    可直接更换端子免拆接线,PUSH IN免工具直插式接线

产品规格

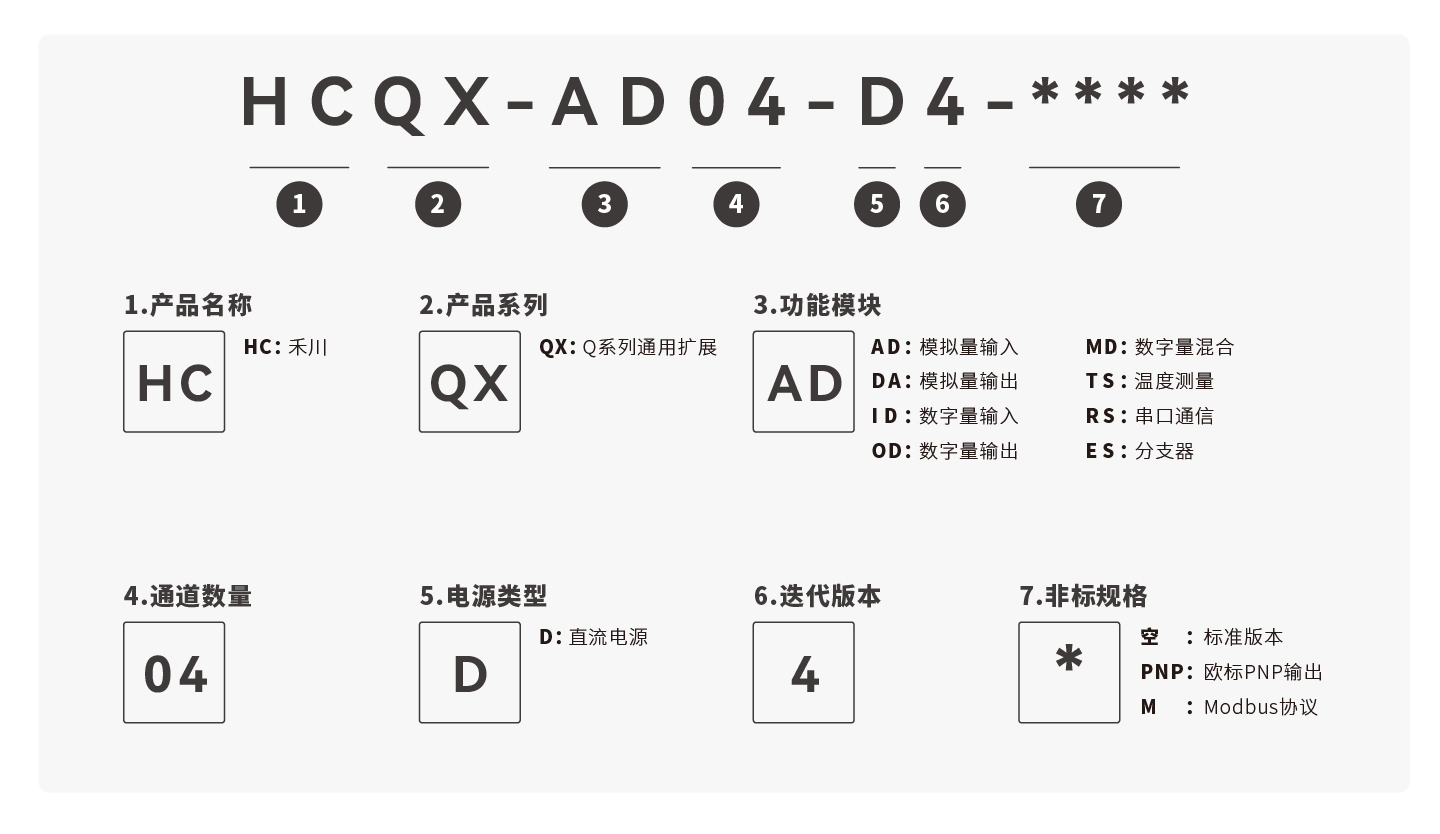

  • 命名规则
  • 性能规格

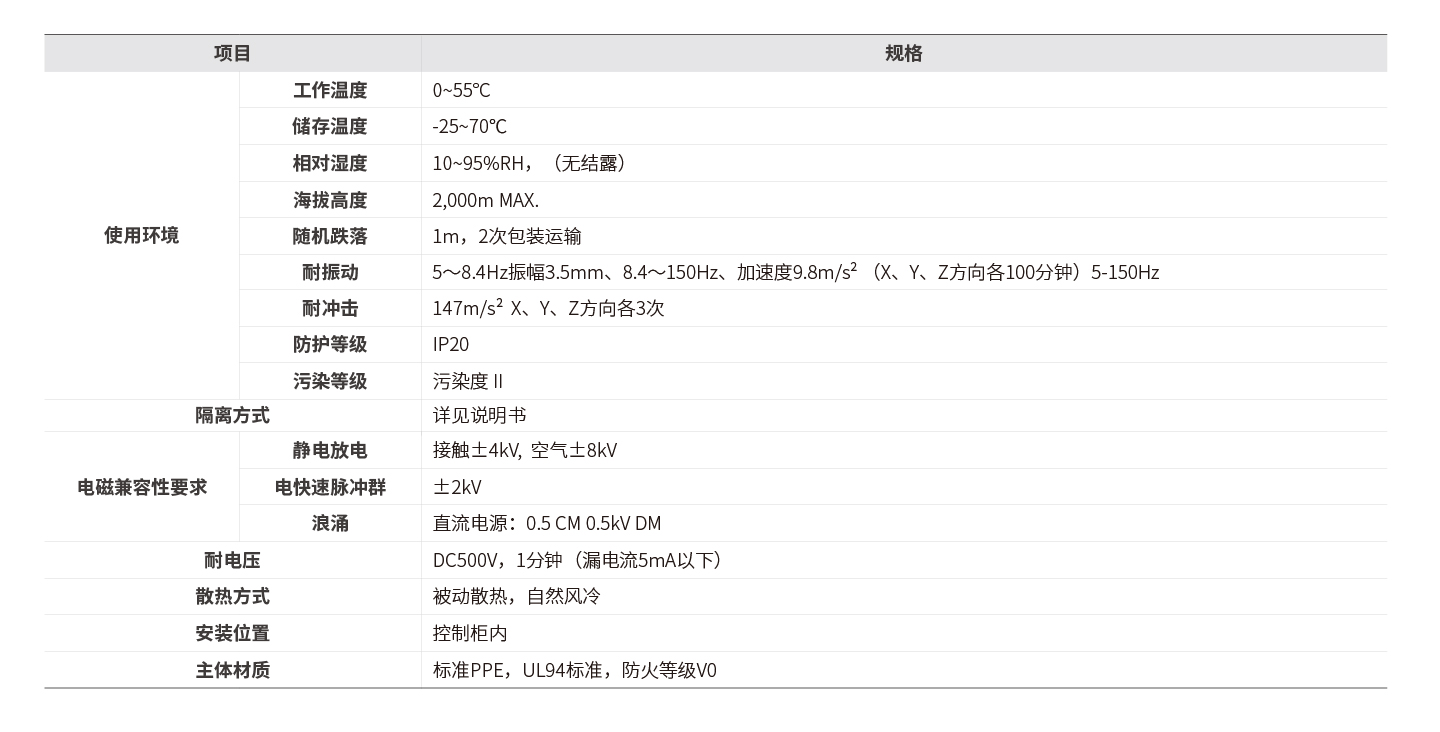

  • 一般规格

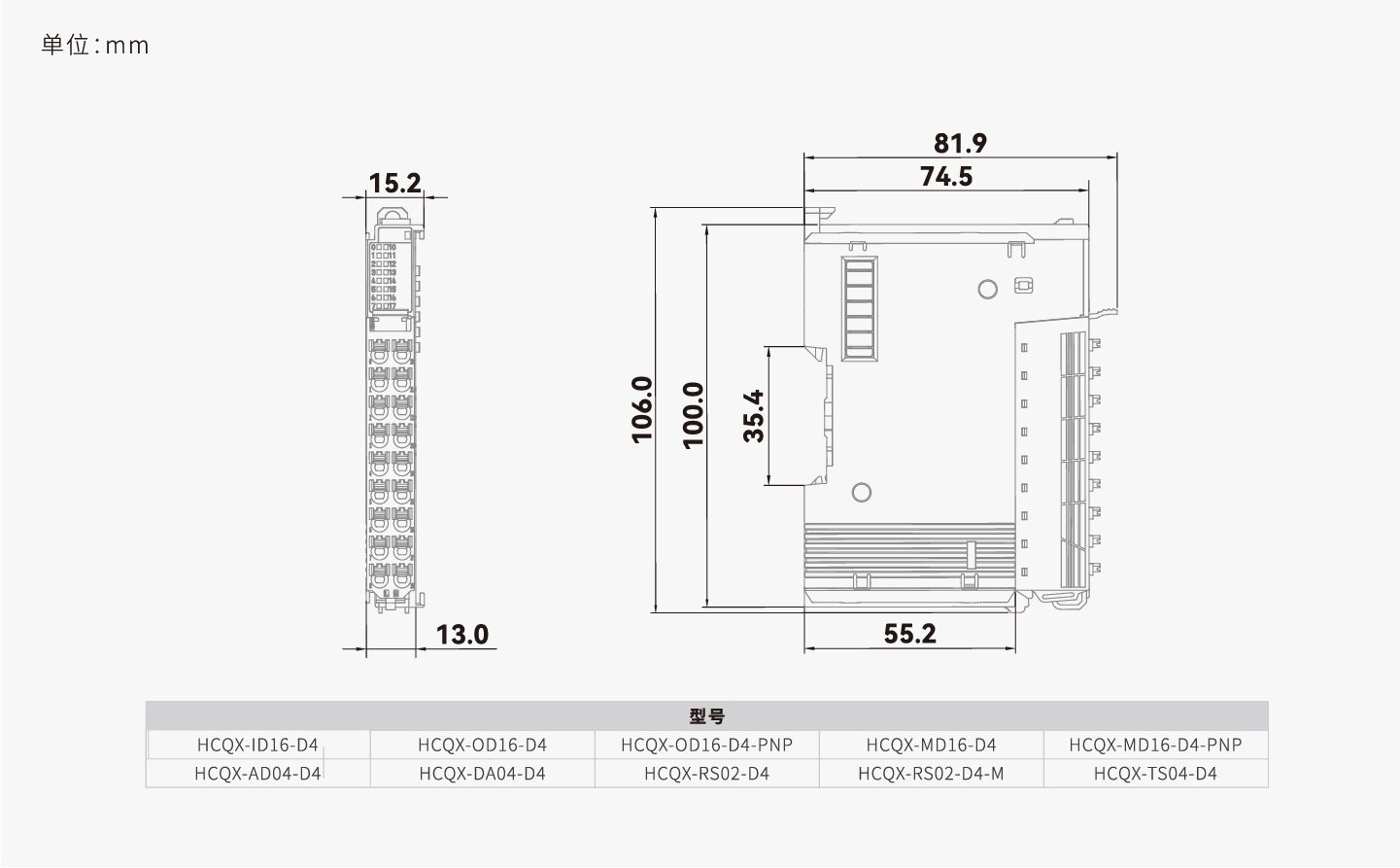

产品尺寸

资料下载

  • 样本
  • 说明书
  • 图纸
  • 其他
下载类型 名称 更新时间 操作
样本 Q系列模块选型手册2024年6月第一期 2024.07.16 下载
下载类型 名称 更新时间 操作
说明书 HCQX-TS04-D4温度测量模块说明书ATCIQTS42312-20231101 2024.03.27 下载
下载类型 名称 更新时间 操作
图纸 QX-D4薄款通用3D图纸0801(3D) 2024.03.27 下载
图纸 HCQX-TS04-D4外形尺寸图(2D) 2024.03.27 下载
下载类型 名称 更新时间 操作
描述文件 HCQX-TS04-D4_V0.00.2_230927_3_release 2024.03.27 下载
