惊艳出杰--禾川低压伺服产品
-
给你一款薄至25mm 轻至170g的伺服驱动器 如何？
-
再给你一款25法兰的微型低压伺服电机 又如何？
D3E系列低压伺服驱动器
01

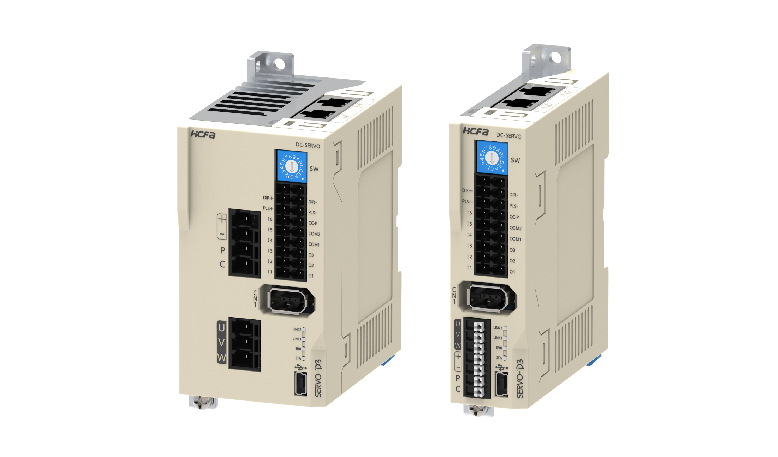

图1. D3E低压伺服驱动器外观图
完美承接X3E系列整体控制架构 实现高性能电机控制
-
6种控制模式：位置、转速、转矩、位置/转速、位置/转矩、速度/转矩，实现无缝切换；
-
完整易用的位置控制：支持外部脉冲、内部16段定位、搭配电子齿轮与位置滤波；
-
完备的电机平滑处理算法：支持速度观测、减振控制、自适应滤波、自动调整等功能；
-
丰富的通讯协议：支持EtherCAT、CANopen、Modbus-RTU
-
健全的电机码：可搭配禾川X6MN微型伺服电机与X2低压伺服电机

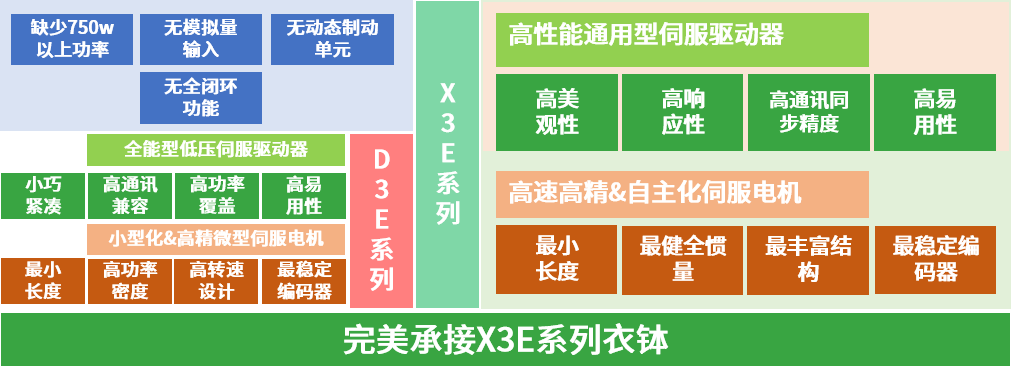

图2. D3E系列基于X3E系列平台
小巧紧凑设计 高功率密度
-
可薄至25mm，轻至170g

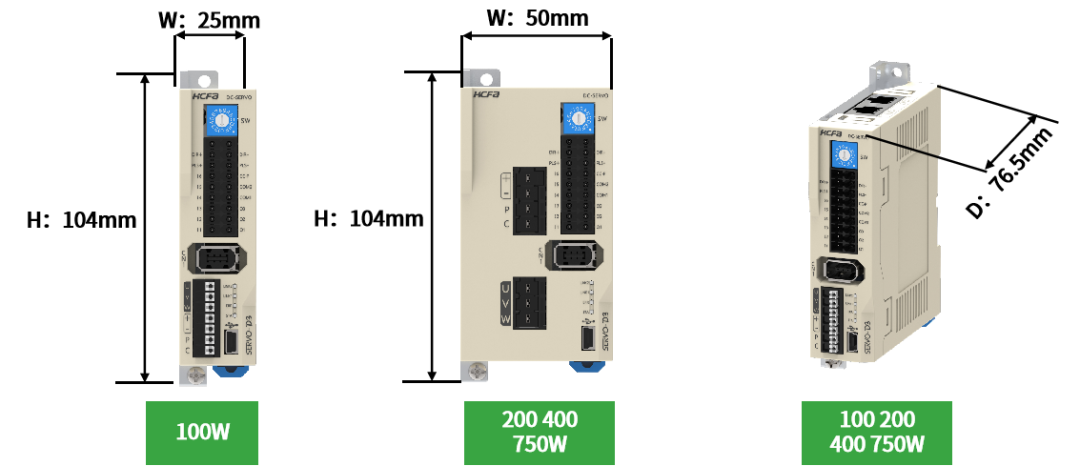

图3. D3E系列外观体积
灵活的安装方式 与PLC无缝安装融入
-
支持导轨安装、卧式安装和书本式安装

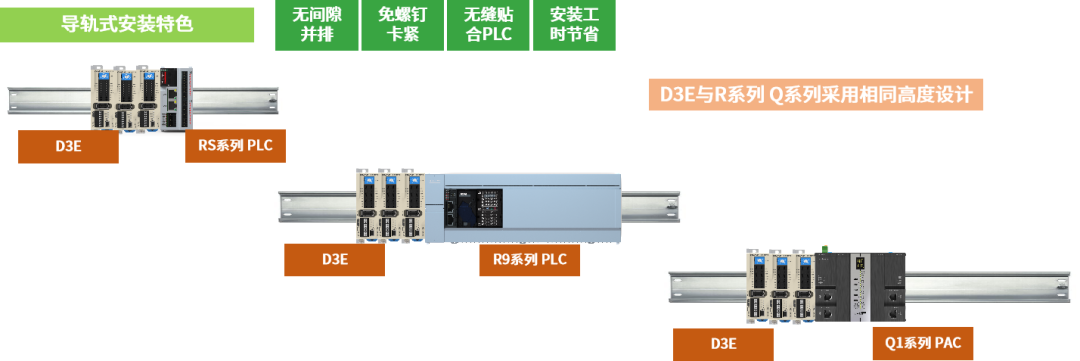

图4. D3E导轨安装特色
低压伺服驱动器型号说明
图5. D3E系列伺服驱动器型号
X6MN系列微型低压伺服电机
02

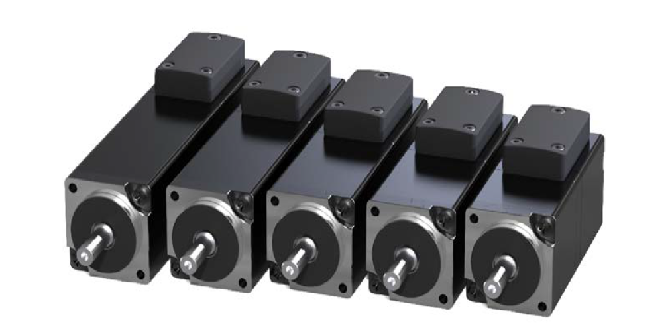

图6. X6MN微型伺服电机
行业最小法兰面 大力矩 高转速
-
法兰面统一，行业最小：25mm
-
轻量化设计：最重0.2kg
-
高功率密度：最高转速6000rpm
表1. X6MN微型伺服电机规格
X6MN微型伺服电机型号说明

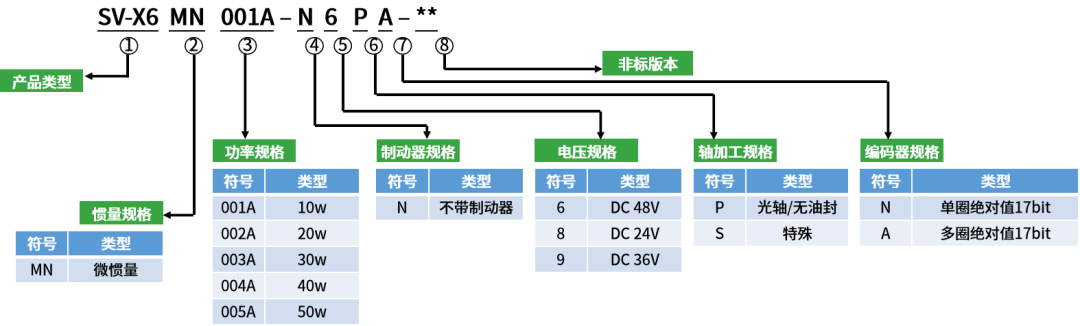

图7. X6MN微型伺服电机型号
X6MN微型伺服电机外形尺寸

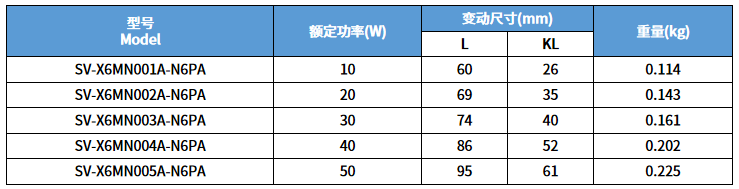

图8. X6MN微型伺服电机外形尺寸
D3E+X6MN行业应用
图9. D3E+X6MN行业应用
X2系列低压伺服电机
03
--全新设计架构 更高防护等级 更紧凑体积 更全功率覆盖

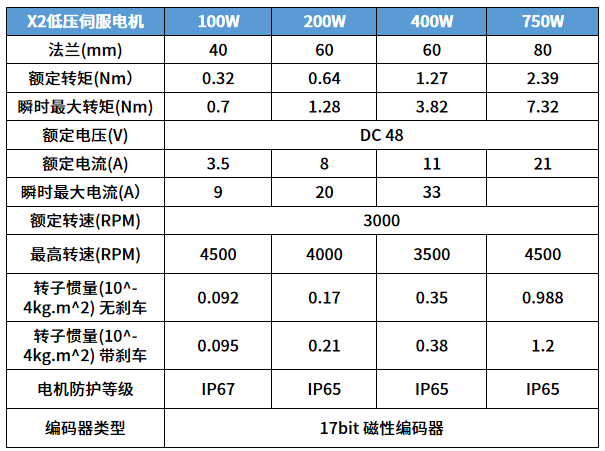

表2. X2低压伺服电机规格
图10. X2低压伺服电机型号

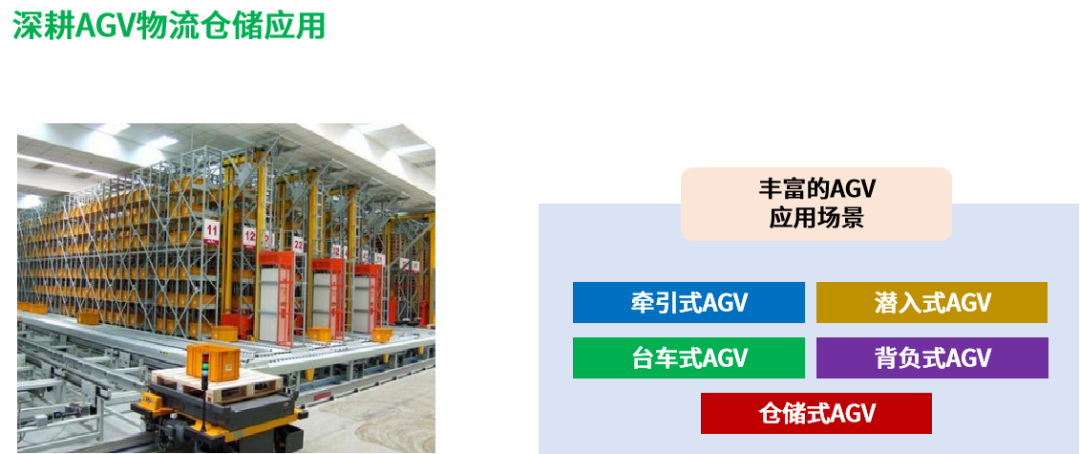

图11. D3E+X2低压伺服电机行业应用
感谢您选择禾川！
